Создание диаграммы

Создание базовой диаграммы.

Пример: Создана таблица «Выполнение плана выпуска продукции по цехам за год».

А	B	C	D	E
	1 квартал	2 квартал	3 квартал	4 квартал
Цех1	100%	110%	120%	110%
Цех 2	120%	130%	130%	120%
Цех 3	130%	140%	110%	90%

Внимание! Для создания диаграммы выделяюь интересующие пользователя данные. Если выделить названия (подписи), то они будут отражены в диаграмме.

· Выделить диапазоны А1:А4, С1:С4 и Е1:Е4 для создания диаграммы сравнения данных за 2-й и 4-й кварталы.

· Выбор типа диаграммы (См. Рис. 2).

Группа Инструментов Диаграммы содержит семь кнопок основных категорий, каждая из которых вызывает свою Панель с вариантами диаграмм. Последняя команда каждой Панели – команда Все типы диаграмм, вызывающая вышеуказанное диалоговое окно Вставка диаграмм.

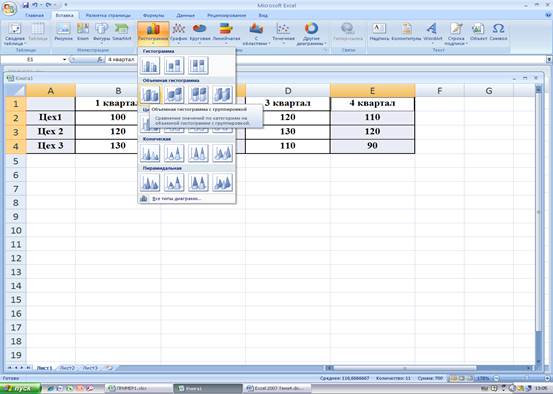

Рис. 2. Выбор типа диаграммы

· Диаграмма создана (См. Рис. 3), но она является базовой, т.к. она еще не соответствует всем принятым правилам их создания, и должна быть соответствующим образом отредактирована и отформатирована.

Легенда диаграммы

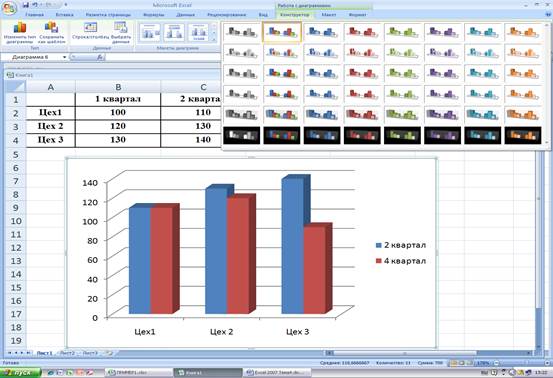

Рис. 3. Созданная базовая диаграмма - Вкладка Конструктор и Список Стилей

· На Главной Ленте появляется ГруппаВкладок Работа с диаграммами, содержащая три Вкладки: Конструктор (активная вкладка), Макет и Формат.

Вкладка Конструктор (См. Рис. 3) содержит следующие Группы Инструментов:

o Тип – для изменения типа созданной диаграммы;

o Данные – для выбора варианта отображения данных;

o Макеты диаграмм, где в Списке можно выбрать один из десяти вариантов Макета;

o Стили Диаграммы, где в Списке можно выбрать один из многочисленных вариантов Стиля диаграммы.

Вкладка Макет (См. Рис. 4) содержит следующие Группы Инструментов:

o Текущий фрагмент – для форматирования выбранного элемента диаграммы;

o Вставить – для вставки Рисунков, Надписей и Фигур;

o Подписи – для организации различных Подписей диаграммы (название диаграммы, подписи осей, легенда и т.д.);

o Оси - для отображения Осей и Сетки диаграммы;

o Фон – для отображения фона и изменения размещения и вида объемных элементов диаграммы;

o Анализ – для реализации функций анализа в некоторых графиках.

Рис. 4. ГруппаВкладок Работа с диаграммами - Вкладка Макет

Вкладка Формат (См. Рис. 5) содержит следующие Группы Инструментов:

o Текущий фрагмент – для форматирования выбранного элемента диаграммы;

o Стили фигур – форматирования элементов диаграммы, причем, при выделении того или иного элемента диаграммы кнопка со стрелкой в правом нижнем углу Группы Инструментов вызывается соответствующее диалоговое окно его форматирования;

o Стили WordArt – для оформления в WordArt различных Подписей диаграммы (название диаграммы, подписи осей, легенда и т.д.);
