Формовка по неразъемной модели с фальшивой опокой

При малой серии изготовления отливок по неразъемным моделям со сложной поверхностью применяют формовку с фальшивой опокой. Фальшивую опоку изготавливают из обычной формовочной смеси и она используется только на стадии изготовления формы и не идет на сборку. Формовку ведут в следующей последовательности:

1) Установить опоку на модельную плиту линией разъема вверх.

2) Опоку заполнить наполнительной формовочной смесью и уплотнить.

3) В заформованной опоке сделать углубления под выступающие части модели (назначение фальшивой опоки состоит в том, чтобы образовать фасонную линию разъема).

4) Установить модель соответствующей поверхностью в фальшивую опоку (рис. 10.4, а).

5) На фальшивую опоку с моделью установить нижнюю опоку.

6) Изготовить нижнюю полуформу в соответствии с пп. 3…10 (подразд. 10.3.1) (рис. 10.4, б).

7) Заформованную полуформу вместе с плитой и фальшивой опокой перевернуть на 180°.

8) Снять и разрушить фальшивую опоку.

9) Технологический процесс изготовления литейной формы завершить согласно пп. 12…27 (подразд. 2.1) (рис. 10.4, в, г).

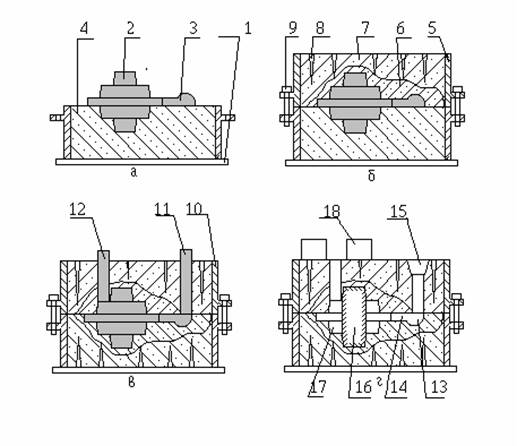

1 - модельная плита; 2 - модель отливки; 3 - модель питателя; 4 - фальшивая опока; 5 - нижняя опока; 6 - облицовочная формовочная смесь; 7 - наполнительная формовочная смесь; 8 -вентиляционные наколы; 9 - центрирующий штырь; 10 - верхняя опока; 11 - модель стояка; 12 - модель выпора; 13 - зумпф; 14 - питатель;

15 - литниковая воронка; 16 - стержень; 17 - полость литейной формы; 18 – груз.

Рисунок 10.4 - Схема формовки в опоках по неразъемной модели с

фальшивой опокой
