Двухступенчатый коническо-цилиндрический редуктор

Схема нагружения валов

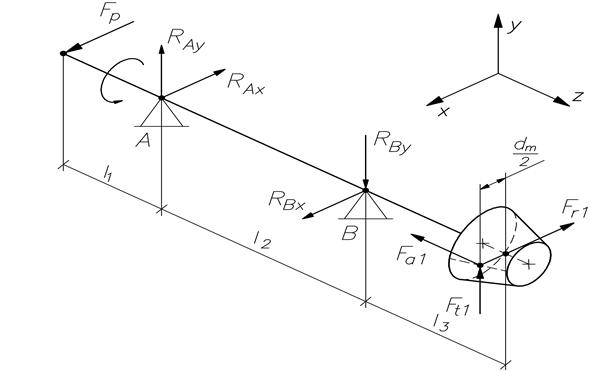

Быстроходный вал

Из ранее полученных расчетов:

Из первого этапа компоновки редуктора:

Определяют реакции опор

Плоскость YOZ:

Проверка:

ΣF =0

R -R +F =0

1294,5-3400,8+2106,3=0

Плоскость XOZ:

Проверка:

ΣF =0

F -R -R +F =0

1061,5-2193,75+1862,8-730,6=0

Суммарные реакции опор

Определяют изгибающие моменты

Плоскость YOZ:

Плоскость XOZ:

Суммарные изгибающие моменты

Крутящий момент

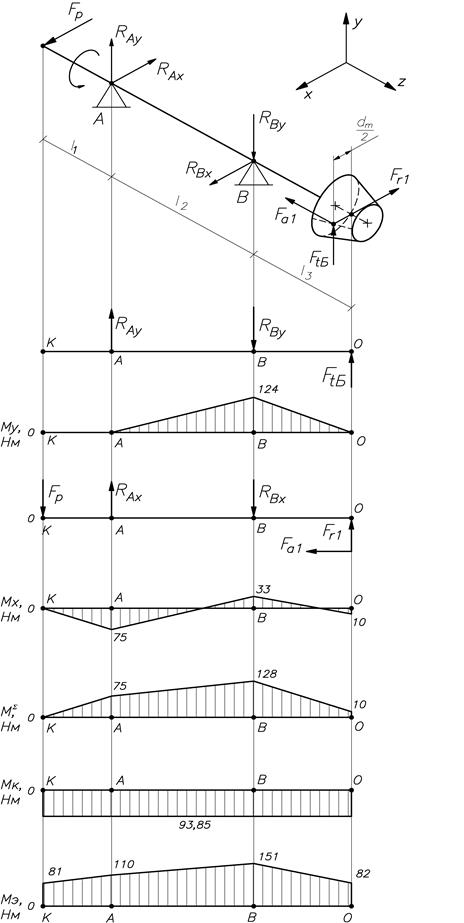

Рис. 1.7. Эпюры моментов быстроходного вала.

Определяют требуемый диаметр вала в опасном сечении

где

Наиболее опасное сечение – под подшипником В.

Из предварительного расчета валов, диметр вала под подшипником Условие прочности выполняется.
