А) Классификация электрических цепей

1) Электрические цепи делятся на простые и сложные. К признакам, определяющим простую цепь, можно отнести:

- наличие только одного источника энергии (сигнала);

- возможность до расчётов указать истинные направления токов во всех ветвях;

- соединение элементов цепи выполнено по правилам последова­тельного, параллельного и смешанного соединений.

Отсутствие любого из этих признаков может переводить цепь в категорию сложных.

Последовательное- соединение группы идеализированных двухполюсных элементов, при котором через них протекает один и тот же ток.

Параллельное - соединение группы идеализированных двухполюсных элементов, при котором все элементы находятся под одним и тем же напряжением.

Смешанное - комбинация последовательного и параллельного соединений

Для анализа простых цепей используется два метода:

- метод свёртки схемы цепи относительно зажимов источника (он же метод определения входного или эквивалентного сопротивления);

- метод пропорциональных (определяющих) величин.

Методы анализа сложных цепей, например - метод контурных токов (МКТ) и метод узловых напряжений (МУН).

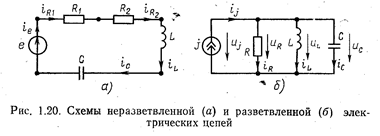

2) В зависимости от характера соединения идеализированных двухполюсных элементов различают неразветвлённые и разветвлённые цепи.

В неразветвлённой цепи через все элементы протекает один и тот же ток. В разветвлённой цепи токи через различные элементы могут быть не одинаковы.

3) В теории электрических цепей различают активные и пассивные элементы. Соответственно различают активные и пассивные цепи.

4) Цепь, составленная целиком из линейных элементов, назы­вается линейной.

Цепь, содержащая хотя бы один нелинейный элемент, называ­ется нелинейной.
