Матричная запись метода узловых напряжений

На основании полученного выше соотношения (4), представляющего собой, как было указано, матричную запись закона Ома, запишем матричное выражение:

(14)

где - диагональная матрица проводимостей ветвей, все члены которой, за исключением элементов главной диагонали, равны нулю.

Матрицы Z и Y взаимно обратны.

Умножив обе части равенства (14) на узловую матрицу А и учитывая первый закон Кирхгофа, согласно которому

(15)

получим:

(16)

Выражение (16) перепишем, как:

(17)

Принимая потенциал узла, для которого отсутствует строка в матрице А, равным нулю, определим напряжения на зажимах ветвей:

(18)

Тогда получаем матричное уравнение вида:

(19)

Данное уравнение представляет собой узловые уравнения в матричной форме. Если обозначить

(20)

(21)

то получим матричную форму записи уравнений, составленных по методу узловых потенциалов:

(22)

где - матрица узловых проводимостей; - матрица узловых токов.

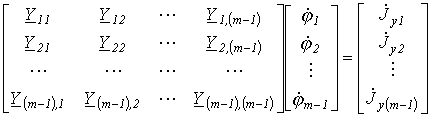

В развернутом виде соотношение (22) можно записать, как:

(23)

то есть получили известный из метода узловых потенциалов результат.

Рассмотрим составление узловых уравнений на примере схемы по рис. 4.

Данная схема имеет 3 узла (m=3) и 5 ветвей (n=5). Граф схемы с выбранной ориентацией ветвей представлен на рис. 5.

Узловая матрица (примем )

Диагональная матрица проводимостей ветвей:

где .

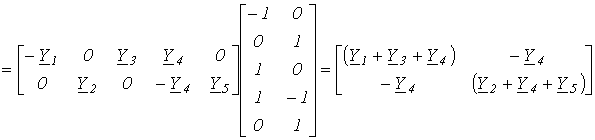

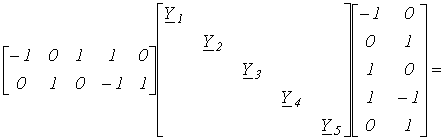

Матрица узловых проводимостей

Матрицы токов и ЭДС источников

..Следовательно, матрица узловых токов будет иметь вид:

.Таким образом, окончательно получаем:

где ; ; ; ; .

Анализ результатов показывает, что полученные уравнения идентичны тем, которые можно записать непосредственно из рассмотрения схемы по известным правилам составления уравнений по методу узловых потенциалов.
