Материалы вкладышей подшипников должны иметь:
1) малый коэффициент трения и высокую сопротивляемость заеданию в периоды отсутствия режима жидкостного трения (пуски, торможение и т. п.);
2) достаточную износостойкость наряду со способностью к приработке. Износостойкость вкладыша должна быть ниже износостойкости цапфы, так как замена вала обходится значительно дороже, чем замена вкладыша;
3) достаточно высокие механические характеристики и особенно высокую сопротивляемость хрупкому разрушению при действии ударных нагрузок.
Вкладыши изготовляют из самых разнообразных материалов (табл. 12.1).
Бронзы (табл.12.3) оловянные, свинцовые, кремниевые, алюминиевые и прочие обладают достаточно высокими механическими характеристиками, но сравнительно плохо прирабатываются и способствуют окислению масла.

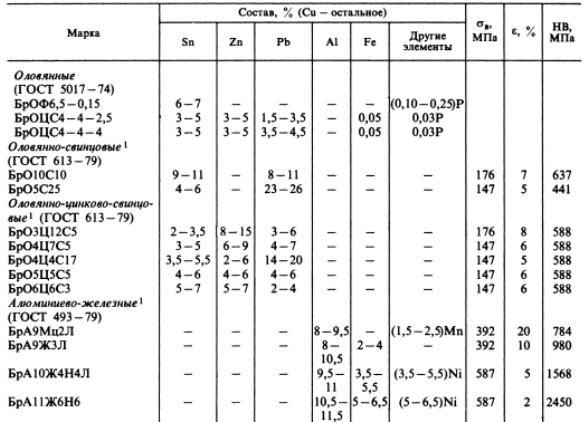

Таблица 12.3
Бронзы широко применяют в крупносерийном и массовом производстве.
Чугун (тал.12.4) обладает хорошими антифрикционными свойствами благодаря включениям свободного графита, но прирабатывается хуже, чем бронзы. Его применяют в тихоходных и умеренно нагруженных подшипниках.

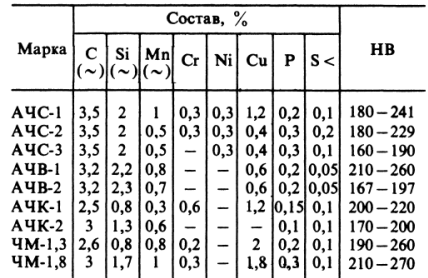

Антифрикционные чугуны Таблица 12.4
Чугунные вкладыши применяют с валами высокой поверхностной твёрдости ( HRC 55). Мягкие антифрикционные чугуны (АСЧ-3; АЧВ-2; АЧК-2) могут работать при небольших нагрузках в паре с нормализованными или улучшенными сталями валов (HRC 25-30).
Баббит (табл.12.5 ) на оловянной, свинцовой и других основах является одним из лучших материалов для подшипников скольжения. Он хорошо прирабатывается, не окисляет масло, мало изнашивает вал, стоек против заедания. Отрицательным свойством баббита является хрупкость и высокая стоимость. Баббитом заливают только рабочую поверхность вкладышей на толщину 1...10 мм. При этом сам вкладыш изготовляют из бронзы, стали, алюминия и т. д.

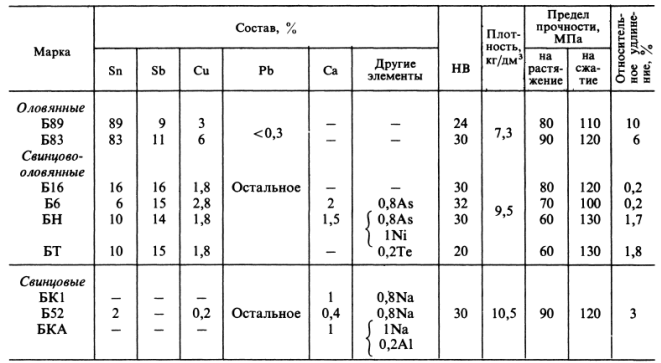

Таблица 12.5
В целях повышения прочности подшипников., в особенности при переменных и ударных нагрузках, применяют так называемые биметаллические вкладыши, у которых на стальную основу наплавляют тонкий слой антифрикционного материала — бронзы, серебра, сплава алюминия и т. д. Биметаллические подшипники облагают высокой нагрузочной способностью.
Пластмассы (табл.12.6) на древесной или хлопчатобумажной основе, а также дерево, резина и другие материалы могут работать при водяной смазке. Поэтому их применяют в гидротурбинах и насосах в химическом машиностроении и т. п.

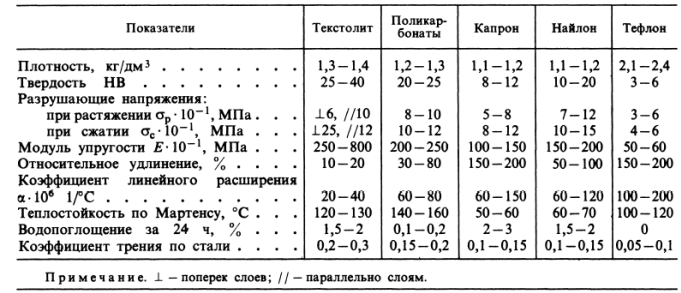

Таблица 12.6
Благодаря высокой упругости пластмасс подшипники выдерживают ударные нагрузки и могут компенсировать перекос цапфы. Хорошо зарекомендовали себя пластмассы типа капрона, фторопласта и др. Тонкий слой этих пластмасс наносят на рабочую поверхность металлического вкладыша. Как показывают исследования, такие вкладыши менее чувствительны к нарушению смазки и выдерживают значительные нагрузки.
Металлокерамические вкладыши изготовляют прессованием при высоких температурах порошков бронзы или железа с добавлением графита, меди, олова или свинца. Большим преимуществом таких вкладышей является высокая пористость. Поры занимают до 20...30% объема вкладыша и используются как маслопроводящие каналы. Металлокерамический подшипник, пропитанный маслом, может в течение длительного времени работать без подвода смазки. Пополнение смазкой производится периодической пропиткой или погружением вкладыша в масляный резервуар, образованный в корпусе подшипника. Расход смазки при этом уменьшается до 10 раз.
Наиболее распространены бронзографиты и железографиты.
Железографиты более стойки против окисления, чем бронзографитовые композиции.Порошки железа и графита спрессовывают в формах под давлением 150 — 200 МПа, спекают температуре 1050 — 1100 0С в течение 2 — 3 ч. Окончательные размеры подшипникам придают с помощью калибровочного прессования под давлением 50 — 80 МПа (точность размеров в пределах сотых долей миллиметра). Механической обработке железографиты поддаются плохо.
При спекании графит соединяется с железом, образуя ферритоцементитные смеси с включениями свободного графита. Металл приобретает структуру серого чугуна, который в зависимости от состава шихты и режима спекания может иметь ферритную, перлитную или цементитную основу (предпочтительна перлитная основа).
Марки отечественных железографитов (первая цифра указывает содержание графита в шихте, вторая — объем пор в %):
ЖГ-З-ЗО - для легких нагрузок; ЖГ-7-25 — для средних нагрузок; ЖГ-3-20 — для тяжелых нагрузок,
Железографитовые подшипники удовлетворительно работают при небольших окружных скоростях и умеренных нагрузках. Кратковременно выдерживают нагрузки до 30 МПа.
Рабочая температура подшипников не должна превышать 5О-6О°С, иначе поры быстро закупориваются продуктами окисления масла и подшипник теряет свойство самосмазываемости. Необходимо применять валы повышенной твердости (> HRC 55).
Несущая способность пористых подшипников, работающих в гидродинамическом режиме (обильная смазка, высокая частота вращения), снижена по сравнению с массивными подшипниками. Масло в нагруженной области уходит из зазора в поры и перетекает по стенкам втулки отчасти к торцам, где выходит наружу, отчасти в ненагруженную зону, откуда снова поступает в зазор. Таким образом, в стенках втулки образуется непрерывная циркуляция масла, интенсивность которой (а следовательно, и степень снижения несущей способности) зависит от проницаемости материала подшипника (размеров и относительного объема пор), геометрических размеров втулки (длины и толщины), вязкости масла (температуры подшипника), давления в нагруженной зоне и других факторов.
Сравнительная характеристика некоторых антифрикционных материалов приведена ив табл. 12.7

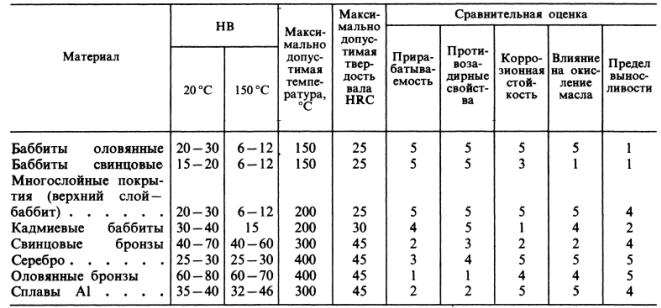

Таблица 12.7
