Конструкція корпуса турбіни

РОЗДІЛ 2 КОНСТРУКЦІЯ ТУРБІН ТЕС

Фікс-пунк.

Конструкція корпуса турбіни.

Основні елементи корпуса і вихлоп,горизонтальний роз’єм.

Будову регулюючих клапанів.

Призначення і конструкції соплових апаратів турбін.

Конструкція діафрагм і їх встановлення в обоймі.

Сили,які діють на фундамент.

Установлення і кріплення циліндрів і опор підшипників на фундаменті.

Фікс-пунк.

Пересечение осей продольных ипоперечных шпонокобразует фикс-пункты («мертвые точки») турбоагрегата поотношению кфундаменту (рисунок 3.1).Как правило, вторые итретьи цилиндры низкого давления имеют свои фикс-пункты. Обычно фикс-пункты размещаются в зоне конденсатора турбины, с целью уменьшения его перемещения, а

значит и усилия от его веса на корпус турбины.

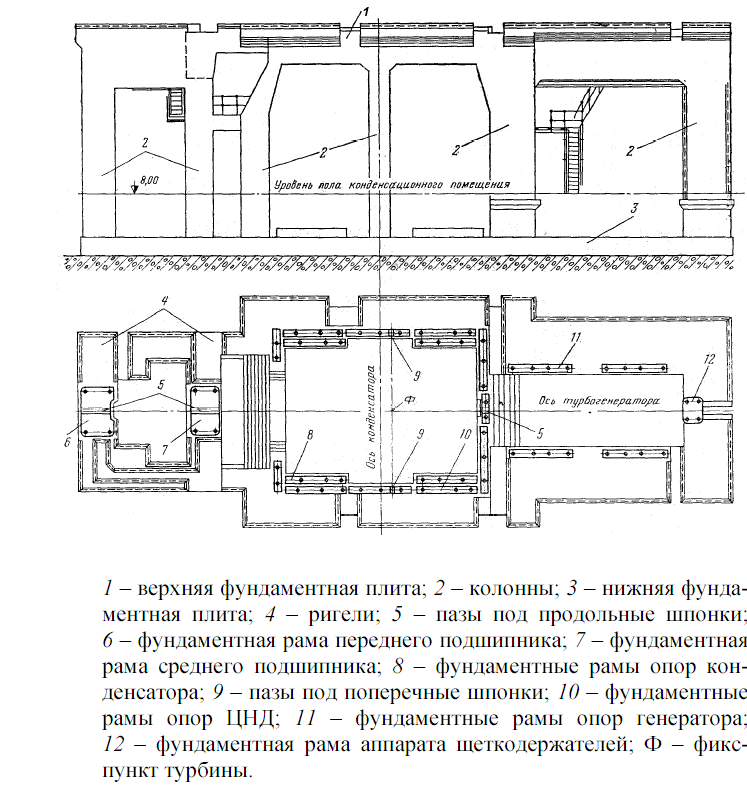

Рисунок 3.1 –Фундамент турбоагрегата К-300-240 ХТГЗ.

Конструкція корпуса турбіни.

Корпус ЦВД

КорпусЦВД (цилиндр высокого давления) современных ПТ работают при высоких исверхвысоких параметрах пара, что вызывает усложнение конструкции паро впуска, концевых и диафрагменных уплотнений, увеличение толщины стенок ифланцев.

На рисунке 3.2 изображен одностенный корпус ЦВД с давлением паров пуска 10 МПа. Давление по ходу пара(справа налево) уменьшается, что позволяет уменьшитьтолщину стенки части корпуса почти в 2 раза.

Корпус состоит из двух частей: нижней 2 и крышки 3. Нижний 9 и верхний 7 фланцы стягиваются шпильками. Нижняя половина корпуса лапами 31 укладывается нашпонки.

Площадки 11 служат для установки вертикальныхшпонок 6. Кторцам корпуса 12 присоединяются дополнительные отсеки уплотнений.

Пар подводится через два верхних 4 и два боковых 1 регулирующих клапана инаправляется кчетырем сопловым коробкам 5, вваренным вкорпус. В проточки 15 сопловых коробок устанавливается сопловый аппарат первой ступени. Пар из корпуса отводится двумя выходными патрубками 20, расположенными в нижней половине корпуса. В нижней половине корпуса выполняют патрубки отбора пара для подогрева питательной воды.

Положение патрубка 18 первого отбора вполне определяется заданнойтемпературой питательной воды, поступающей в экономайзер. Так как первый по ходу пара отбор питает последний по ходу питательной воды ПВД, то отбор выполняется при давлении, которому соответствует температура насыщения, близкая к температуре максимального подогрева питательной воды.

На рисунке 3.2 изображены два регенеративных отбора: второй отбор 21 выполнен в нижней половине корпуса между двумя выходными патрубками.
