СОДЕРЖАНИЕ
Введение…………………………………………………………………………….
1 Расчёт кривой свободной поверхности в трапецеидальном канале…………..
1.1 Определение нормальной глубины……………………………………...
1.2 Определение критической глубины……………………………………..
1.3 Определение критического уклона………………………………………
1.4 Определение вида кривой свободной поверхности потока……………
1.5 Определение гидравлического показателя русла……………………….
1.6 Построение логарифмической анаморфозы…………………………….
1.7 Вычисление элементов свободной поверхности……………………...
1.8 Построение продольного профиля канала………………………………
2 Расчёт дюкера…………………………………………………………………….
2.1 Подбор требуемого диаметра для одной нитки трубопровода………...
3 Расчёт канала параболического сечения………………………………………..
3.1 Определение нормальной глубины……………………………………..
3.2 Определение критической глубины……………………………………..
3.3 Определение критического уклона………………………………………
|
|
|
3.4 Определение вида кривой свободной поверхности потока……………
3.5 Определение гидравлического показателя русла………………………
3.6 Построение логарифмической анаморфозы…………………………….
3.7 Вычисление элементов свободной поверхности………………………..
3.8 Построение продольного профиля канала………………………………
4 Гидравличекий расчет двухрукавного участка русла реки с запрудой в несудаходном рукаве……………………………………………………………….
Список литературы…………………………………………………………………
Введение
Построение кривой свободной поверхности представляет практический интерес и позволяет определить глубины воды в канале с постоянным уклоном дна и в каналах, трассируемых по местности с изменяющимися уклонами. Определение глубины в различных сечениях канала позволяет установить размеры затопления берегов при возведении гидротехнических сооружений и решать вопросы о креплении откосов каналов.
В курсовой работе необходимо рассчитать и построить кривую свободной поверхности потока в призматическом канале с изменяющимся уклоном дна.
Курсовая работа состоит из пояснительной записки с необходимыми расчетными таблицами, формулами и графиками, а также продольного профиля канала с нанесенными линиями дна, нормальной, критической и фактической глубин.

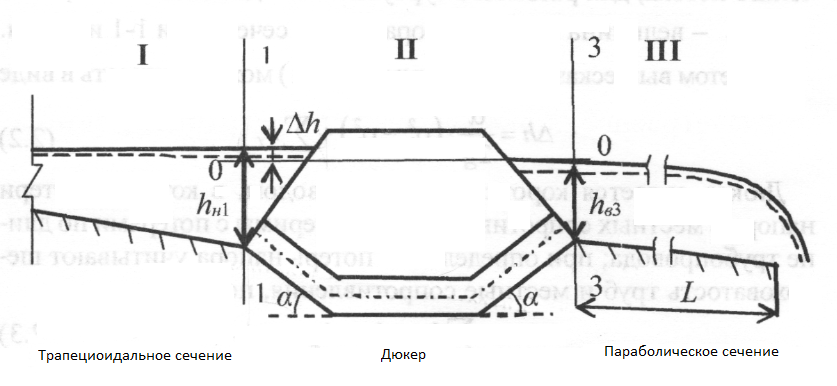

Схема системы состоящей из каналов трапециедального и пароболического сечений, соединенных ж/б дюкером.
b1=2,2 м L2=15 м n3=0,026
n1=0,021 α2=200 i3=1,3∙10-4
m1=1,2 м ∆2=1,1 мм p3=1,6 м
i1=3,4∙10-4 hB3=1,7 м
hн1=2,0 м
