Генераторы линейного напряжения (ГПН) служит для получения временных задержек импульсных сигналов, модуляции импульсов по длительности и т.п.
Линейно нарастающее напряжение характеризуется максимальным значением U макс., длительностью рабочего хода t p, коэффициентом нелинейности:
,
где u’ (0) и u’ (t p) -скорости изменения напряжения во времени в начале и конце рабочего участка.
|
|
|
|

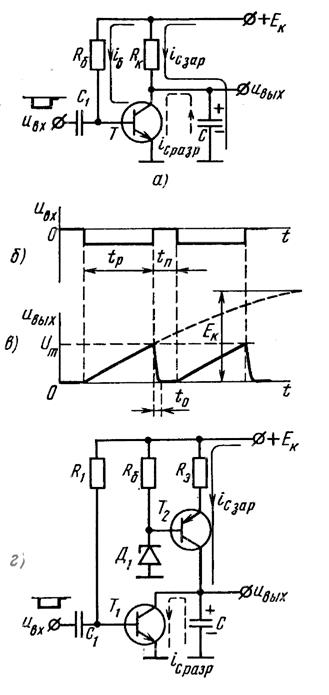

u C (t) = E к (1 – e – t /t)
|
Коэффициент нелинейности
где I (0) = Е к/ R к – ток в начале процесса; I (t p) = (Е к – U макс) / R к -ток в конце процесса. Очевидно, что идеально линейный закон может быть получен при
|

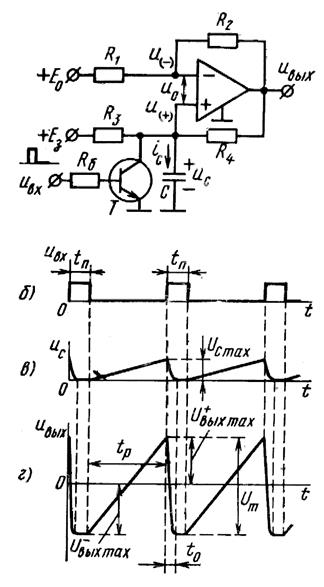

Рис.78. Генератор линейного напряжения
на операционном усилителе.
ЛИТЕРАТУРА
1. Ю.С.Забродин. Промышленная электроника. М., Высшая школа, 1982.
2. Ю.А.Овечкин. Полупроводниковые приборы. М., Высшая школа., 1979.
3. Т.М.Агаханян. Интегральные микросхемы. М., Энергоатомиздат, 1983.
4. Основы промышленной электроники. Под редакцией В.Г.Герасимова.
М., Высшая школа, 1986.
5. Глазенко Т.А., Прянишников В.А. Электротехника и основы электроники. М.; Высшая школа, 1996.
6. Гринфильд Д. Транзисторы и линейные ИС. М.; Мир, 1992.
