Внезапное сужение трубопровода

Внезапное сужение трубопровода (рис. 5.12) всегда вызывает меньшую потерю энергии, чем внезапное расширение с таким же соотношением площадей. В этом случае потеря обусловлена, во – первых, трением потока при входе в узкую трубу и, во – вторых, потерями на вихреобразование. Последнее вызывается тем, что поток не обтекает входной угол, а срывается с него и сужается; кольцевое же пространство вокруг суженной части потока заполняется завихренной жидкостью.

В процессе дальнейшего расширения потока происходит потеря напора, определяемая формулой Борда (5.19).

Следовательно, полная потеря напора

, (5.27)

где - коэффициент потерь, обусловленный трением потока при входе в узкую трубу и зависящий оти Re;

- скорость потока в суженном месте;

- коэффициент сопротивления внезапного сужения, зависящий от степени сужения.

Для практических расчетов можно пользоваться полуэмпирической формулой Н.Е.Идельчика:

, (5.28)

где - степень сужения

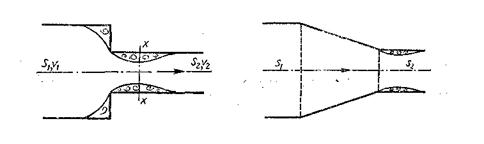

Рис. 5.12. Внезапное сужение трубы Рис.5.13. Конфузор
