Состав ЭПУ

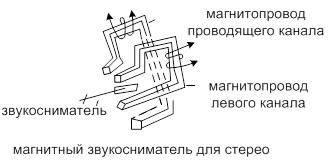

1. Звукосниматель – обеспечивают основные показатели качества звука.

ЭДС очень маленькая и требуется отдельный высококачественный малошумящий линейный усилитель.

Прижимная сила головки должна быть . На рисунке с права приведен более качественный ГЗМ.

Выходная ЭДС повышается с повышением частоты и она нормирована.


Характеристика звукоснимателя: АЧХ при воспроизведении должна быть обратной;

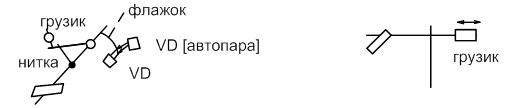

2. ТОНАРМ – он должен быть легким прочным, экранировать провода и быть снабженным регулятором прижимной силы, компенсатором скатывающей силы часто датчиком автостопа.

При вращении диска на иголку действует скатывающая сила (от центра). Даже если иголка не уходит с канавки, дальний край канавки испытает большее давление и быстрее изнашивается.

Поэтому вводят компенсатор скатывающей силы (регулируемый).

Так как скатывающая сила разная на разных расстояниях от центра, то настраивают регулятор в середине пластинки, а в начале и в конце компенсация неоптимальная.

ТОНАРМЫ бывают обычные и тангенциальные (теоретически имеют преимущество, но практически не распространены (см. рис.)).




В обычных тонармах иголка меняет свой угол относительно оси канавки, что вызывает дополнительный износ пластинки.

Получилось нечто среднее, что может реализоваться:

Для снятия статического электричества на ТОНАРМ может быть закреплен высоковольтный излучатель ионов. Такой излучатель может располагаться отдельно.

Также может закрепляться на ТОНАРМЕ угол механической очистки от пыли;

3. Вращающийся диск:

– диск должен быть тяжелым (для плавного вращения без рывков), ровным и прочным;

– сверху находится, как правило, резиновая накладка, под которой лежит пластинка;

– диск должен быть хорошо центрирован и не иметь горизонтального люфта (биений), т. е. вертикальная ось не должна отклоняться. Конструктивные особенности исполнения диска могут быть самые разнообразные – для повышения качества проигрывания;

– масса может быть до 15 кг;

– применяют жидкостные или воздушные подшипники;

– могут быть реализованы устройства для плотного прилегания пластинки к диску (присоски разного рода);

– подкладка под пластинку должна быть антистатическая;

4. Электродвигатель вращения диска: должен иметь большой вращающий момент и высокую стабильность вращения; используются прямоприводные многофазные двигатели.

При подаче напряжения с фазы A на фазу B ротор повернется по часовой стрелке на .

Далее подается сигнал с фазы B на C и ротор поворачивается еще на .

Такие двигатели управляют специальными микросхемами – драйверами, формирующими вращающееся электрическое поле с данной частотой и управлением.



Для раскручивания массивного диска частоту нужно увеличивать плавно (устройство плавного пуска).

Практически всегда применяются 2 контура обратной связи. Магнитодиоды позволяют определить магнитные полюса и запустить двигатель. Их два: потому что один поддерживает постоянное изменение, а второй поддерживает мгновенное изменение, и работает с задержкой и гасит их.

Контур обратной связи образуется дополнительной обмоткой, выполняемого в виде печатного проводника на плате.

В драйверах есть соответствующие узлы обр. связи;

5. Предварительный усилитель (усилитель корректор).

Предварительный усилитель может отсутствовать; там находятся магнитные материалы, которые наводят помехи на усилители;

6. Устройство управления.

Наличие дистанционного управления желательно. Почти все процессы при проигрывании должны быть автоматизированы (управляться электронно);

7. Корпус.

Должен быть тяжелым; материал не должен обладать резонирующими свойствами (композитной структурой); экранировать внутренние узлы и быть снабжен амортизирующими (резина, пружина, поролон и т. д.).

Для наименьшей передачи внешних колебаний на звукосниматель ЭПУ желательно размещать не на полу, а на стене.

Для наименьшей передачи внешних колебаний на звукосниматель, ЭПУ желательно размещать не на полу, а на стене.

Наиболее лучший корпус из ДСП.

Экранирование необходимо от внешних наводок (фольгой, и т. д.)

Примечание: важное значение имеет внешний вид корпуса.



Дополнительные части:

1. Устройство переключения частот вращения диска (78 ; 45 ; 33,3 );

2. Устройство пуска двигателя (т. к. масса диска может быть очень большой, а двигатели использоваться синхронные, то пуск нужно осуществлять с малой частоты);

3. Устройство точной подстройки частоты вращения диска и индикации с помощью встроенного стробоскопа (стробоскоп при нужной скорости метки на диске перестают вращаться; т. к. частота сети не строго 50 Гц, т. е. для питания лампы подсветки лучше использовать специальные генераторы с кварцевой стабилизацией частоты);

4. Электронный автостоп;

5. Микролифт с устройством управления плавным подъемом и опусканием головки звукоснимателя (Г3);

6. Устройство для регулировки и контроля прижимной силы звукоснимателя;

7. Регулируемый компенсатор скатывающей силы;

8. Устройство замыкания электрических выводов звукоснимателя в нерабочем положении иглы;

9. Фиксаторы звукоснимателя в нерабочем положении;

10. Устройство шумоподавления;

11. Рокот фильтр;

12. Устройства подавления детонации и кварцевой стабилизации частоты вращения (до 0,002%);

13. Устройство дистанционного управления.

Рассмотрим дополнительные устройства:

3. Усилители – корректоры электро-проигрывающих устройств

АЧХ должна иметь следующий вид:


(2122 Гц)

(1500 Гц)

(50 Гц)

(20 Гц)

была добавлена позднее для уменьшения рокота.

Интервал – для записи ВЧ (что бы уменьшить скорость записи).

ввели для уменьшения НЧ шумов и помех.

АЧХ такой формы может быть реализовано не менее, чем десятью способами:

Общие правила:

– так как инвертирующие усилители имеют большие уровни шума, то их применяют реже; на ВЧ не инвертирующие усилители имеют =1 и для высококачественных ЭПУ малошумящие инвертирующие усилители более желательны (очень дорого);

– для высококачественных ЭПУ динамический диапазон микросхем недостаточен, поэтому применяют схемы на транзисторах по схемотехнике усилителей мощности с повышенным питанием (В);

– пассивные цепи коррекции считаются лучшими по искажениям (особенно фазовым искажениям), но более шумящие.

Последовательность формирования нужной АЧХ (рис. 2):

– на НЧ коэффициент передачи пассивной цепи равен 1;

– на частоте 50 Гц становится равной и далее с увеличением частоты уменьшается (участок ) на АЧХ. ;

– на частоте 500Гц и далее им пренебрегают;

– на частоте : и далее спадает.

4. Рокот–фильтр

Рокот–фильтр формирует резкий спад АЧХ на Гц.

Такие схемы можно почти полностью подавить и инфранизкие частоты, но имеет плохую фазовую характеристику, поэтому в ВЧ схемах могут не применяться.
