Аэродинамические схемы осевых вентиляторов

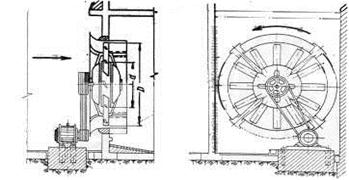

Рис 7.24. Установка осевого вентилятора ЦАГИ типа У.

Рис. 7.23. Крышный осевой вентилятор.

1-предохранительная решетка; 2- коллектор; 3- корпус; 4- электродвигатель; 5- рабочее колесо; 6- диффузор; 7- клапан; 8- зонт.

В настоящее время начат выпуск этого вентилятора в крышей модификации (рис 7.23). Колесо вентилятора при этом вращается в горизонтальной плоскости, будучи установлено на валу вертикально расположенного электродвигателя, укрепленного на трех растяжках в обечайке (корпусе).

Вся установка размещается в коротком трубопроводе, снабжен ном предохранительной решеткой со стороны входа воздуха и зонтом на выходе.

Агрегаты выпускаются свенти-пяторами № 4, 5, 6, 8, 10 и 12. По данным каталога, предельные окружные скорости составляют 45м/сек. Максимальное развивае­мое статическое давление дости­гает 10—11 кГ/м2 при статиче­ском к. п. д. 0,31.

Осевые вентиляторы ЦАГИ типа У (универсальные) имеют более сложную конструкцию. Колесо вентилятора состоит из втулки большого диаметра (0,5 D), на которой укреплены 6 или 12 полых лопаток. Каждая лопатка приклепана к стержню, кото­рый в свою очередь ввернут в специальный стакан и закрепляется гайками во втулке. Лопатки поворотные и могут устанавливаться под углом от 10 до 25° к плоскости вращения колеса (рис. 7.24). Установка лопаток под необходимым углом проводится по разметке, сделанной на боковой поверхности втулки.

Возможность менять углы установки лопаток, т. е. менять геометрию колеса, придает этому вентилятору универсальность, так как развиваемое им давление увеличивается с увеличением угла установки лопаток.

Вентилятор рассчитан на привод от электродвигателя посредством клиноременной передачи, поэтому колесо вентилятора установлено на валу. Вал имеет два подшипника, корпуса которых размещаются в коробчатых держателях. Каждый из держателей имеет четыре литых стержня, оканчивающихся плоскими лапами с отверстиями под установочные болты. Держатели со стержнями и лапами образуют две рамы, на которых удерживается колесо. Шкив для привода расположен консольно на конце вала. В настоящее время (в основном для нужд текстильной промышлен­ности) выпускаются вентиляторы с 12 лопатками № 12, 16 и 20. Колесо этих машин весьма прочно и допускает окружные ско­рости до 80—85 м/сек..

Учитывая, что давление, развиваемое вентилятором типа У, зависит от угла установки лопаток, характерно вентилятора следовало бы строить для каждого угла отдельно. Поэтому для вентиляторов типа У приводится особая универсальная характеристика, охватывающая области работы вентиляторов в различных условиях.

Производительность вентиляторов указанных трех размеров лежит в пределах от 1-6000 до 100000 ,м3/ч. Развиваемые давления колеблются от 11 кГ/м2 (при лопатках, установленных под углом 10°) до 35—40 кГ/м2 (при установке лопаток под углом.

Электродвигатель, приводящий во вращение колесо вентилятора, располагают обычно на полу у стены помещения, в отверстии которой монтируют вентилятор.

Максимальный к. п. д. вентилятора (при углах установки лопаток 20°) достигает 0,62. При меньших и больших углах уста­новки к. п. д. несколько снижается (до 0,5 при 10° и до 0,58 при 25°).

Под аэродинамической схемой вентилятора подразумевается, совокупность основных конструктивных элементов, расположенных в определенной последовательности и характеризующих проточную часть машины, через которую проходит воздух. В вентиляторе ВОД11П реализована аэродинамическая схема, представленная на рис.7.25 (РК1 + НА + РК2 + СА), т.е. воздух всасывается в вентилятор из канала 5 через коллектор 6 под действием аэродинамических сил, возникающих при вращении лопаток 8 рабочего колеса РК1.


Рис.7.25 Аэродинамическая схема вентилятора ВОД11П

При выходе из колеса закрученный поток воздуха попадает на лопасти 9 направляющего аппарата НА1, который раскручивает его и направляет на лопатки 10 рабочего колеса РК2 второй ступени. При этом в НА осуществляется небольшая подкрутка потока перед входом в РК2 в направлении обратном вращению ротора, что способствует повышению тяги на втором колеся. После РК2 поток попадает в спрямляющий аппарат СА. С помощью лопастей 11 СА раскручивает поток и направляет его в диффузор, выполненный в виде расширяющегося конуса 14 и обечайки 13. В диффузоре по ходу потока увеличивается площадь живого сечения, следовательно скоростной напор снижается, а давление возрастает. При этом статический напор также возрастает.

Рабочие колеса РК1 и РК2 жестко закреплены на валу 4, установленном в подшипниках 3 и 12 и получающим вращение от двигателя 1 через муфту 2. Обтекатель 7 служит для выравнивания потока воздуха, втягиваемого в вентилятор.

На рис.7.26. представлен в разрезе вентилятор ВОД11П, который предназначен для проветривания горных выработок добычных участков и отдельных камер, а также используется при проходке стволов шахт, в калориферных установках, на крупных предприятиях и т.п.

Вентилятор состоит из ротора – вала 2 с двумя рабочими колесами 4 и 10, закрепленных жестко на валу с помощью шпонок 3 и стопорных колец. Рабочие колеса первой ступени РК1 и второй ступени РК2 имеют идентичную конструкцию, состоят из втулок 4 на которых размещено 12 лопаток из полимерного материала. Лопатки 8 и 11 устанавливаются в специальные гнезда крепятся с помощью распорных пружинных колец 6 и прижимаются пружинами 5 к втулке колеса. Такое крепление лопаток позволяет поворачивать их вручную через специальные окна в корпусе при остановленном вентиляторе в пределах углов установки 15 – 450 для регулирования подачи и давления. Корпус вентилятора состоит из двух разъемных частей верхней 7 и нижней 15, выполненных из стального литья в виде разрезного цилиндра.





Рис.7.26 Общий вид вентилятора ВОД11П

К обеим частям корпуса привариваются нерегулируемый направляющие аппарат 9 и спрямляющий аппарат 12, выполненный в виде стальных профильных лопастей (по 14 лопастей в каждом аппарате). В нижней части корпуса 15 имеется опора для установки сферического роликоподшипника 13 и радиально-упорного шарикового подшипника 14. Радиальную нагрузку на вал 2 воспринимают подшипники 1 и 13, а осевую – подшипник 14. Спаренный сферический подшипник 1 крепится на специальной опоре. Смазка подшипников консистентная, тугоплавкая, периодическая пополняется с помощью пресс-масленок, выведенных на верхнюю часть корпуса.

Л Е К Ц И Я № 8.

Конструкция и работа компрессоров.

План лекции:

8.1 Компрессоры.

8.2 Конструкции компрессоров.

8.3 Теоретическая и действительная индикаторные диаграммы.

8.4 Регулирование работы компрессоров.
