Иерархические системы

Ограничения целостности

Общие правила определения целостности БД отсутствуют. В некоторых системах поддерживаются ограничения уникальности значений некоторых полей, но в основном все возлагается на прикладную программу.

Типичным представителем (наиболее известным и распространенным) является Information Management System (IMS) фирмы IBM. Первая версия появилась в 1968 г. До сих пор поддерживается много баз данных, что создает существенные проблемы с переходом, как на новую технологию БД, так и на новую технику.

Иерархическая БД состоит из упорядоченного набора деревьев; более точно, из упорядоченного набора нескольких экземпляров одного типа дерева.

Тип дерева состоит из одного «корневого» типа записи и упорядоченного набора из нуля или более типов поддеревьев (каждое из которых является некоторым типом дерева). Тип дерева в целом представляет собой иерархически организованный набор типов записи.

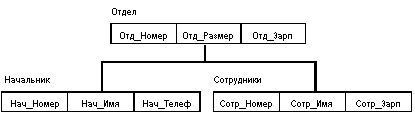

Пример типа дерева (схемы иерархической БД):

Здесь Отдел является предком для Начальник и Сотрудники, а Начальник и Сотрудники – потомки Отдел.

Между типами записи поддерживаются связи.

База данных с такой схемой могла бы выглядеть следующим образом (мы показываем один экземпляр дерева):

Все экземпляры данного типа потомка с общим экземпляром типа предка называются близнецами. Для БД определен полный порядок обхода – сверху-вниз, слева-направо.

В IMS использовалась оригинальная и нестандартная терминология: «сегмент» вместо «запись», а под «записью БД» понималось все дерево сегментов.
