В настоящее время, когда большая часть турбин действующих ТЭС, подошла к пределу «паркового ресурса» (170-250 тыс. часов) особо остро стала проблема обеспечения надежности турбоагрегата в целом и его наиболее ответственных элементов.

(Мировой опыт позволяет достоверно прогнозировать 50-60-летний срок жизни (300-400 тыс. часов) для ТЭС с параметрами свежего пара 13 и 24 МПа, 545 ⁰С как наиболее совершенных технически, экономичных и надежных.)

Как показывает опыт эксплуатации турбин ТЭС и АЭС, самыми повреждаемыми элементами турбин является рабочие лопатки. (Растягивающие и, от центробежных сил, и изгибные, от парового усилия, напряжения; вибрация; коррозионный и эрозионный износ.)

На вал турбин действуют: крутящий момент, развиваемый паром на рабочих лопатках; изгибающий момент от собственного веса и небаланса; неуравновешенное осевое паровое усилие. Наиболее существенным являются напряжения от крутящего момента, особенно в аварийном режиме короткого замыкания. Именно эти напряжения определяют выбор размеров шеек роторов, соединительных муфт и их болтов.

В дисках (цельнокованых и сварных роторов) напряжения вызываются, в основном, центробежными силами инерциями обусловленные вращением ротора; в насадных дисках кроме этого – напряжения от натяга.

При умеренных температурах металл ротора работает в условиях упругости, при повышенных температурах некоторые элементы ротора могут работать в условиях ползучести. При нестационарных режимах эксплуатации (изменении нагрузки, пуск, останов) в деталях турбины могут возникать высокие температурные напряжения, циклическое повторение которых вызывает опасность появления трещин термоусталости, особенно в зонах концентраторов напряжений.

Таким образом, в общем случае, детали ротора должны быть рассчитаны на статическую кратковременную, длительную и термоциклическую прочность, а также динамическую прочность для обеспечения вибрационной надежности валопровода.

При работе турбины возникает вибрация валопровода, а точнее, всей системы: турбоагрегат-фундамент. В спектре частот колебаний наибольшую амплитуду, обычно, имеет гармоника, частота которой равна частоте вращения ротора (так называемая вибрация оборотной частоты).

Основные причины вибрации:

1. неуравновешенность ротора;

2. расцентровка валопровода, из-за смещения или излома осей ротора, соединенных муфтой.

Изготовить валопровод идеально уравновешенным практически не возможно, поэтому каждый ротор после его изготовления или ремонта подвергается динамической балансировке – (подбор величин и мест установки специальных грузов, компенсирующих первоначальную неуравновешенность ротора).

На турбостроительном заводе эта операция выполняется на специальном балансировочном станке в вакуумной камере при рабочей частоте вращения. (Вакуум для: уменьшения мощности привода и предотвращения чрезмерного разогрева лопаток последних ступеней.)

На ТЭС – в подшипниках ТА.

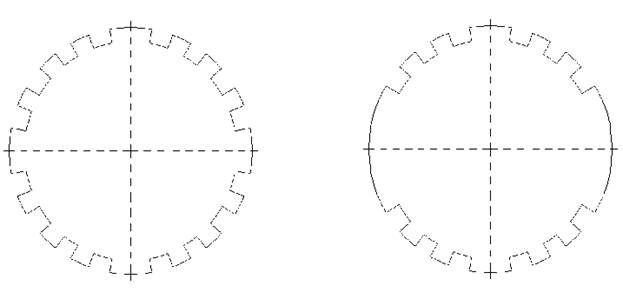

Высокочастотная вибрация валопровода, с частотой f=2n (удвоенная частота вращения), источником которой является ротор двухполюсного электрического генератора, такой ротор имеет две обмотки, на противоположных сторонах, вследствие чего его изгибная жесткость в двух взаимно перпендикулярных направлениях может различаться на 30-40 % (четырех полюсные электрогенераторы тихоходных турбин менее подвержены высокочастотной вибрации).

2-х полюсный 4-х полюсный

Самовозбуждающаяся (автоколебания) низкочастотная вибрация валопровода, f=n/2.Циркуляционные силы, вызывающие вибрацию, имеют гидродинамическую природу – они возникают в масляных пленках опорных подшипников и в проточной части турбины (в диафрагменных, периферийных и концевых уплотнениях).

Для предотвращения низкочастотной вибрации используют специальные конструктивные меры; виброустойчивые (например сегментные) подшипники; специальные периферийные уплотнения.

Большую опасность для ротора представляют переходные колебания, возникающие при внезапных динамических воздействиях на ротор (вылет рабочих лопаток; короткое замыкание в электрогенераторе; сейсмическое воздействие).

Интенсивность колебаний валопровода в большей степени зависит от того, насколько собственные частоты валопроводов (или точнее всей системы ТА-фундамент) удалены от частот возмущающих сил, вызывающих эти колебания.

Как отмечено выше, f основной возмущающей силы (из-за неуравновешенности валопровода) совпадает с f-вращения. Частоты вращения валопровода, при которых амплитуда колебаний достигает максимальных значений, называются критическими частотами вращения валопровода.

A_кр1 A_кр2 A_кр3

n_кр1 n_кр2 n_кр2

Амплитудно-частотная характеристика валопровода.

Если низшая n_кр< n_раб. - ротор называется гибким,

Если низшая n_кр> n_раб - ротор называется жестким.

Цельнокованые - гибкие из-за большой длины и массы.

Сварные – жесткие.

При пуске ТА гибкий ротор проходит одну или несколько резонансных зон, поэтому разворот турбины должен осуществляется достаточно быстро.

Для характеристики вибрационного состояния ТА установлены нормы вибрации, измеряемой на корпусах подшипников в трех взаимно перпендикулярных направлениях: вертикальном, горизонтальном и продол

++ьном (осевом).

Оценка осуществляется по двойной амплитуде колебаний – 2А, которая не должна превышать 30 мкм для ТА с n=50 c^-1 и 50 мкм для ТА с n=25 c^-1 .

Для обеспечения требуемой надежности по вибрации, при проектировании ТА необходимо учитывать, чтобы критические частоты (n_кр) валопровода не совпадали:

а) с рабочей частотой вращения (n_раб.) (вибрация оборотной частоты от неуравновешенности и расцентровок);

б) с частотой n/2 (низкочастотная вибрация);

в) с частотой 2n (высокочастотная вибрация);

с запасом не менее ± (10-15)%.
