Архитектура ВС. Параллелизм команд и данных

Классификация вычислительных систем

IV

ВНУ
V

I логический уровень. Процессор-Процессор Связь обеспечивается через блоки прямого управления. Один процессор выдает другому команду - сигнал. Этот канал не предназначается для обмена большими порциями информации, а только командами.

II уровень общей оперативной памяти. В качестве сопрягаемых устройств используются коммутаторы многооболочной ОП. Однако при большом числе комплексирующих процессоров оперативная память становится источником большого числа конфликтов. Особо опасны конфликты когда, когда один хочет прочесть информацию а другой -поменять данные. Этот вид взаимодействия наиболее оперативный при небольшом числе обслуживаемых абонентов.

III уровень комплексируемых каналов ввода-вывода. Предназначается для передачи больших объемов информации между блоками ОП, сопрягаемых в ВС. Обмен данными между ЭВМ осуществляется с помощью адаптера "канал-канал" (АКК) и команд "чтение" и "запись". Скорость передачи данных измеряется Мбайтами в секунду. Передача данных идет параллельно вычислениям в процессорах.

IV уровень групповых устройств управления периферией. В качестве средств сопряжения используются двуканальные переключатели, позволяющие группы устройств подключать к каналам различных ЭВМ. Для исключения конфликтов было принято следующее: канал, перехватывающий управление, резервирует подключенное устройство до полного завершения работ. Только после освобождения ресурса эти устройства могут быть переключены на другой канал.

V уровень внешних общих устройств. Предполагается, что комплексируемые внешние устройства имеют встроенный или навесной двуканальный переключатель для подключения к различным каналам. Этот уровень используется только в специальных системах.

I, III, IV уровни предназначены для создания многомашинных систем. II - для многопроцессорных систем. На практике зачастую создается комбинация уровней, что позволяет создать достаточно гибкие и перестраиваемые структуры.

По назначению вычислительные системы делят на универсальные и специализированные. Универсальные ВС предназначаются для решения самых различных задач. Специализированные системы ориентированы на решение узкого класса задач. Специализация ВС может устанавливаться различными средствами:

Во-первых, сама структура системы (количество параллельно работающих элементов, связи между ними и т.д.) может быть ориентирована на определенные виды обработки информации: матричные вычисления, решение алгебраических, дифференциальных и интегральных уравнений и т.п. Практика разработки ВС типа суперЭВМ показала, что, чем выше их производительность, тем уже класс эффективно решаемых ими задач;

Во-вторых, специализация ВС может закладываться включением в их состав специального оборудования и специальных пакетов обслуживания техники.

По типу вычислительные системы можно разделить на многомашинные и многопроцессорные ВС.

Исторически многомашинные вычислительные системы (ММС) появились первыми. Уже при использовании ЭВМ первых поколений возникали задачи повышения производительности, надежности и достоверности вычислений. Для этих целей использовали комплекс машин, схематически показанный на рис. 11.2,а.

Рис. 11.2.Типы ВС: а — многомашинные комплексы; б — многопроцессорные системы

Положения 1 и 3 электронного ключа (ЭК) обеспечивали режим повышенной надежности. При этом одна из машин выполняла вычисления, а другая находилась в «горячем» или «холодном» резерве, т.е. в готовности заменить основную ЭВМ. Положение 2 электронного ключа соответствовало случаю, когда обе машины обеспечивали параллельный режим вычислений.

Здесь возможны две ситуации:

1. обе машины решают одну и ту же задачу и периодически сверяют результаты решения. Тем самым обеспечивался режим повышенной достоверности, уменьшалась вероятность появления ошибок в результатах вычислений. Примерно по такой же схеме построены управляющие бортовые вычислительные комплексы космических аппаратов, ракет, кораблей.

2. обе машины работают параллельно, но обрабатывают собственные потоки заданий. Возможность обмена информацией между машинами сохраняется. Этот вид работы относится к режиму повышенной производительности. Она широко используется в практике организации работ на крупных вычислительных центрах.

Основные различия ММС заключаются в организации связи и обмена информацией между ЭВМ комплекса. Каждая из них сохраняет возможность автономной работы и управляется собственной ОС. Любая другая подключаемая ЭВМ комплекса рассматривается как специальное периферийное оборудование. В зависимости от территориальной разобщенности ЭВМ и используемых средств сопряжения обеспечивается различная оперативность их информационного взаимодействия.

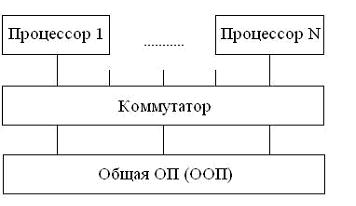

Многопроцессорные системы (МПС) строятся при комплексировании нескольких процессоров (рис. 11.2, б). В качестве общего ресурса они имеют общую оперативную память (ООП).

Параллельная работа процессоров и использование ООП обеспечивается под управлением единой операционной системы. По сравнению с ММС здесь достигается наивысшая оперативность взаимодействия вычислителей-процессоров.

МПС имеет существенные недостатки.

1. Они связаны с использованием ресурсов общей оперативной памяти.При большом количестве комплексируемых процессоров возможно возникновение конфликтных ситуаций, когда несколько процессоров обращаются с операциями типа «чтение» и «запись» к одним и тем же областям памяти.

2. Существует проблема коммутации абонентов и доступа их к ООП. От того, насколько удачно решаются эти проблемы, и зависит эффективность применения МПС. Это решение обеспечивается аппаратно-программными средствами. Процедуры взаимодействия очень сильно усложняют структуру ОС МПС.

Создание коммутаторов представляет сложную техническую задачу, тем более, что они должны быть дополнены буферами для организации очередей запросов. Для разрешения конфликтных ситуаций необходимы схемы приоритетного обслуживания.

По типу ЭВМ или процессоров, используемых для построения ВС, различают однородные и неоднородные системы.

Однородные системы предполагают комплексирование однотипных ЭВМ (процессоров), неоднородные — разнотипных.

В однородных системах значительно упрощается разработка и обслуживание технических и программных (в основном ОС) средств. В них обеспечивается возможность стандартизации и унификации соединений и процедур взаимодействия элементов системы.

Вместе с тем существуют и неоднородные ВС, в которых комплексируемые элементы очень сильно отличаются по своим техническим и функциональным характеристикам. Обычно это связано с необходимостью параллельного выполнения многофункциональной обработки.

Так, при построении ММС, обслуживающих каналы связи, целесообразно объединять в комплекс связные, коммуникационные машины и машины обработки данных. В таких системах коммуникационные ЭВМ выполняют функции связи, контроля получаемой и передаваемой информации, формирование пакетов задач и т.д. ЭВМ обработки данных не занимаются не свойственными им работами по обеспечению взаимодействия в сети, а все их ресурсы переключаются на обработку данных.

По степени территориальной разобщенности вычислительных модулей ВС делятся на системы совмещенного (сосредоточенного) и распределенного (разобщенного) типов. Обычно такое деление касается только ММС.

Многопроцессорные системы относятся к системам совмещенного типа. Более того, учитывая успехи микроэлектроники, это совмещение может быть очень глубоким.

В совмещенных и распределенных ММС сильно различается оперативность взаимодействия в зависимости от удаленности ЭВМ. Время передачи информации между соседними ЭВМ, соединенными простым кабелем, может быть много меньше времени передачи данных по каналам связи.

По методам управления элементами ВС различают централизованные, децентрализованные и со смешанным управлением. Помимо параллельных вычислений, производимых элементами системы, необходимо выделять ресурсы на обеспечение управления этими вычислениями.

В централизованных ВС за это отвечает главная ЭВМ (процессор). Ее задачей является распределение нагрузки между элементами, выделение ресурсов, контроль состояния ресурсов, координация взаимодействия. Централизованный орган управления в системе может быть жестко фиксирован, или эти функции могут передаваться другой ЭВМ (процессору), что способствует повышению надежности системы. Централизованные системы имеют более простые ОС.

В децентрализованных системах функции управления распределены между ее элементами. Каждая ЭВМ (процессор) системы сохраняет определенную автономию, а необходимое взаимодействие между элементами устанавливается по специальным наборам сигналов.

В системах со смешанным управлением совмещаются процедуры централизованного и децентрализованного управления. Перераспределение функций осуществляется в ходе вычислительного процесса, исходя из сложившейся ситуации.

Архитектура ВС совокупность характеристик и параметров, определяющих функционально-логическую и структурную организацию системы.

Понятие архитектуры затрагивает более общую классификацию, относящуюся к видам параллельной обработки информации. Среди различных видов классификаций выделяют следующую классификацию. Согласно её все ВС сети могут быть разбиты на 4 группы:

1) одиночный поток команд и данных ОКОД (SISD)

2) множественный поток команд, одиночный поток данных МКОД (MISD)

3) одиночный поток команд, множественный поток данных ОКМД (SIMD)

4) множественный поток команд, множественный поток данных МКМД (MIMD).

В основу данной классификации положен параллелизм обработки команд и данных, а также их сочетание.

Архитектура ОКОД охватывает все однопроцессорные и одно-машинные варианты систем, т.е. с одним вычислителем, т.е. все ЭВМ классической структуры попадают в этот класс.

Рис. 11.3. Архитектура ВС: а — ОКОД (818О)-архитектура;

б— ОКМД (8ШО)-архитектура; в — МКОД (М18О)-архитектура;

г — МКМД (МШО)-архитектура

Параллелизм обеспечиваемый этой структурой визуальный (кажущийся). Здесь параллелизм вычислений обеспечивается путем совмещения выполнения операций отдельными блоками АЛУ, а также параллельной работой устройств вывода-ввода информации и процессора. Процессор может обрабатывать только одну задачу, но параллельно вычислениям в процессоре могут выполняться операции ввода вывода. Сейчас эти системы относятся к классическим структурам ЭВМ.

Архитектура МКОДпредлагает построение своеобразного процессорного конвейера, в котором результаты обработки предлагаются от одного процессора к другому по цепочке. В современных ЭВМ по этому принципу реализована схема совмещения операций, в которой параллельно работают различные функциональные блоки, и каждый из них делает свою часть в общем цикле обработки команды. На практике нельзя обеспечить "большую длину" конвейера, при которой достигается наивысший эффект (т.к ориентация процессоров не может быть полной).

Конвейерная схема нашла применение в скалярных процессорах Супер ЭВМ, в которых они применяются как специальные процессоры для поддержки векторной обработки. ПО типу конвейра работают сети, реализующие архитектуру клиент-сервер.

Архитектура ОКМД предполагает создание структур векторной или матричной обработки.

Системы этого типа строятся как однородные, т.е. процессорные элементы, входящие в систему, идентичны и все они управляются одной и той же последовательностью команд. Однако каждый процессор обрабатывает свой поток данных. Под эту схему хорошо подходят задачи обработки матриц или векторов (массивов), задачи решения систем, линейных и нелинейных, алгебраических и дифференциальных уравнений.

Все современные супер ЭВМ комбинируют векторную и конвейерную обработку и отличаются только видами этих комбинаций.

Архитектура МКМД предполагает, что все процессоры системы работают по своим программам с собственным потоком команд.

В простейшем случае они могут быть автономны и независимы.

Большой интерес представляет возможность согласованной работы ЭВМ (процессоров), когда каждый элемент делает часть общей задачи. Существуют разработки, которые позволяют объединять в рамках системы тысячи микропроцессоров.

Успехи микроэлектроники позволяют здесь каждому вычислителю дать собственную оперативную память и обеспечивать произвольные связи вычислений друг с другом в ходе вычислительного процесса.
