Лекция № 24-25 Единая система конструкторской документации

Национальные и межгосударственные стандарты уста­навливают общие организационно-методические и орга­низационно-нормативные положения для определенной области деятельности, а также общетехнические требо­вания, нормы и правила, обеспечивающие взаимопони­мание, техническое единство и взаимосвязь различных областей науки, техники и производства в процессах создания и использования продукции, устанавливают требования по охране окружающей среды, безопасности продукции, процессов и услуг для жизни и здоровья лю­дей, имущества физических, юридических лиц, государства и другие общетехнические требования. Эти стандарты объ­единены в системы (комплексы) стандартов и направлены на решение задач хозяйствующих субъектов, обеспечивая повышение эффективности производства и качества про­дукции (табл. 3.1).

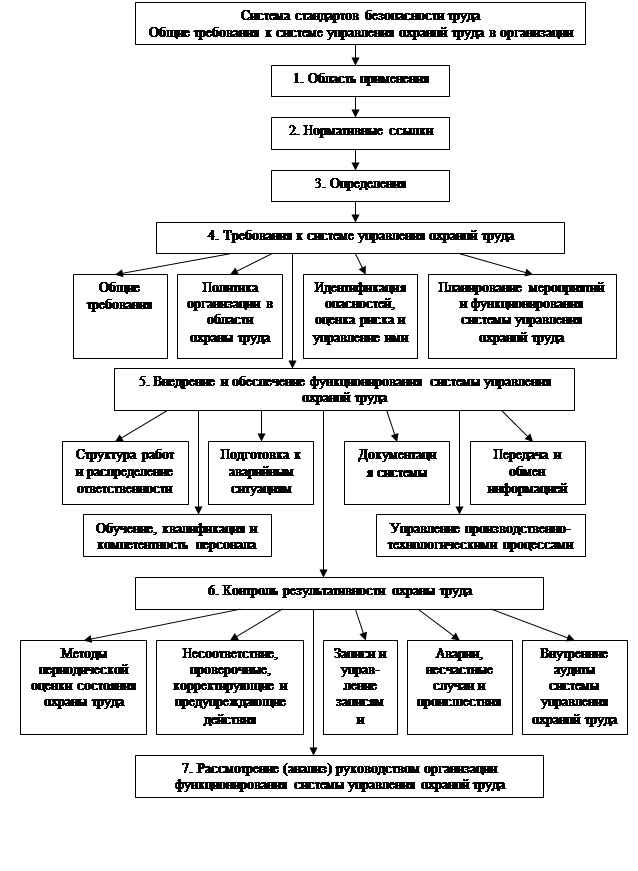

Рис. 3.1. Схема стандарта ГОСТ Р 12.0.006-2002 на систему управления охраной труда в организации

Разработка и постановка продукции на производство в общем случае предусматривает:

— разработку технического задания;

— разработку технической и конструкторской докумен­тации;

— изготовление и испытание образцов продукции;

— приемку результатов разработки;

— подготовку и освоение производства.

Основная цель СРПП - формирование организаци­онно-методической основы обеспечения высокого тех­нического уровня, качества и конкурентоспособности продукции в интересах наиболее полного удовлетворения потребностей населения, промышленности и торговли.

Основные задачи, которые решает система СРПП:

— технико-экономическое обоснование возможности и целесообразности разработки продукции;

— разработка, производство продукции высокого техни­ческого уровня и качества;

— обеспечение стабильности показателей качества изго­тавливаемой продукции;

— повышение ответственности исполнителей за качество работ;

— своевременное обновление устаревшей продукции;

— сокращение затрат на разработку, производство, экс­плуатацию, хранение и ремонт продукции;

— формирование правил и процедур обеспечения ка­чества продукции, а также нормативной базы серти­фикации продукции, систем качества и производств, гармонизированных с международными стандартами, нормами и правилами.

Единая система конструкторской документации (ЕСКД) имеет 40-летний опыт внедрения (разработана и введена в действие в 1968 г.) и эксплуатации и показала свою высокую эффективность. ЕСКД представляет собой комплекс стандартов, устанавливающих взаимосвязанные единые нормы и правила по классификации, разработке, оформлению и обращению конструкторской документа­ции (чертежей, схем, текстовых документов), разрабаты­ваемые организациями и применяемые на всех стадиях жизненного цикла изделия (маркетинг, проектирование, изготовление, эксплуатация, ремонт и др.).

Единая система технологической документации (ЕСТД) разработана на основе ЕСКД и решает две главные за­дачи — информационную и организационную. Главное назначение ЕСТД — установить единые взаимосвязанные правила, нормы и положения по выполнению, оформлению, комплектации и обращению, унификации и стандартизации технологической документации.

Система показателей качества продукции (СПКГТ) используется на всех стадиях жизненного цикла продук­ции. Ее основной целью является установление единс­тва понятий при описании качественных характеристик (показателей качества) продукции для дальнейшего их использования во всех видах документов по стандартиза­ции. В настоящее время в состав системы входят около 300 государственных стандартов, которые используются в процессе промышленного производства продукции и ее применения, при подтверждении соответствия.

Комплекс нормативных и методических документов, устанавливающих правила, нормы, требования, направ­ленные на обеспечение единства измерений в стране при требуемой точности, составляет Государственная система обеспечения единства измерений (ГСИ).Фактически этистандарты регламентируют основные вопросы метрологи­ческого обеспечения единства измерений, в частности:

• выбор, установление норм и погрешностей средств измерений;

• выбор нормируемых метрологических характеристик средств измерений;

• выбор величин;

• способы воспроизведения и передачи информации о размере единиц величин;

• выбор, разработка и аттестация методик выполнения измерений и испытаний.

Система стандартов безопасности труда (ССБТ) на­правленана обеспечение безопасности труда, снижение производственного травматизма и профессиональной заболеваемости, т.е. обеспечение социальных гарантий безопасности жизни и здоровья людей. ССБТ охватывает все аспекты обеспечения безопасности труда и состоит из пяти групп стандартов, устанавливающих:

1) организационно-методические основы построения системы и требования к организации работ по обес­печению безопасности труда;

2) требования и нормы по видам опасных и вредных производственных факторов; предельно допустимые значения их параметров и характеристик, обеспе­чивающих безопасность труда, методы контроля вредных производственных факторов, а также ме­тоды защиты работающих от опасных и вредных производственных факторов;

3) требования безопасности к производственному оборудованию и его отдельным элементам;

4) требования безопасности к производственным про­цессам и методы контроля выполнения требований безопасности;

5) требования к средствам защиты работников, мето­дам испытаний и оценки средств защиты.

Единая система защиты от коррозии и старения (ЕСЗ КС)позволяет сокращать ущерб от коррозии на 10—15%. Целя­ми стандартизации в рамках ЕСЗКС являются:

— сохранение заданного уровня качества изделий и ма­териалов с помощью средств и методов защиты;

— получение экономического эффекта за счет снижения коррозии металла на 20-25%, расхода стратегических и драгоценных металлов на 15-20%;

— снижение трудоемкости осуществления консервации;

— снижение потерь от старения и биоповреждений.

В настоящее время в ЕСЗКС входит около 120 стан­дартов, которые решают следующие задачи:

• обеспечение требуемых показателей эффективности средств защиты;

• сокращение экономических затрат и потерь;

• сохранение материальных и энергетических ресурсов;

• предотвращение вредного воздействия технологичес­ких процессов на окружающую среду и человека;

• взаимозаменяемость средств защиты.

Безопасность в чрезвычайных ситуациях (БЧС) раз­работана на основе системного подхода к обеспечению безопасности населения и хозяйственных объектов в усло­виях чрезвычайных ситуаций и содержит свыше 70 наци­ональных и межгосударственных стандартов.

Единая система классификации и кодирования технико-экономической информации (ЕСКК) представляет собой совокупность взаимоувязанных классификаторов технико-экономической информации, систем их ведения, научно-методических и нормативных документов по их разработке, ведению и внедрению, а также организаций и служб, осуществляющих работы по классификации и кодированию.
