Правила выполнения сети Петри

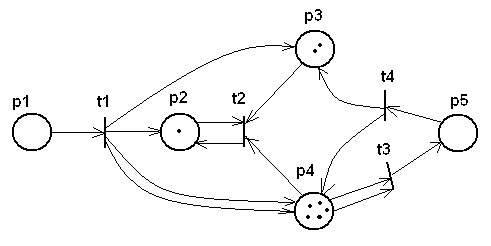

Сеть с большой маркировкой.

Выполнение сети Петри заключается в запуске перехода и перемещении фишек

Переход запускается удалением фишек из его входных позиций и образованием новых фишек, помещаемых в его выходные позиции.

Переход может запускаться только в том случае, если он разрешен.

Переход называется разрешенным, когда каждая из его входных позиций имеет число фишек, по крайней мере, равное числу дуг из позиции в переход.

Определение:

Переход в маркированной сети Петри C = (P, T, I, O, ) разрешен, если для всех

.

Переход запускается удалением всех разрешающих фишек из его входных позиций и помещением в каждую из его выходных позиций по одной фишке для каждой дуги.

В результате запуска разрешенного перехода образуется новая маркировка

Пример:

Переходы , , разрешены. Запускаем переход . Имеем:

Запускаем переход . Получим:

Запускаем переход . Маркировка после запуска.

Задание для самостоятельной работы.

1. Составить граф по следующему описанию сети Петри.

C = (P, T, I, O),

P = {p1, p2, p3, p4, p5, p6},

T = {t1, t2, t3, t4, t5},

I(t1) = {p1}, I(t2) = {p3}, I(t3) = {p2, p3}, I(t4) = {p4, p5, p5, p5}, I(t5) = {p2}.

O(t1) = {p2, p3}, O(t2) = {p3, p5, p5}, O(t3) = {p2, p4}, O(t4) = {p4}, O(t5) = {p6}.

, 3, 2, 0, 3, 0}.

2. Перечислить разрешенные переходы. Запустить один их них, нарисовать сеть с новой маркировкой.

Сеть Петри широко используют для описания параллельно работающих элементов систем, применяя такие конструкции, как FORK и JOIN.

FORK создает на участке i два новых процесса на участках j и k.
JOIN соединяет два процесса, которые заканчиваются на участках j и k, в один процесс, продолжающийся на участке k.

Структура ParBegin S1, S2, … Sn ParEnd описывает параллельных конструкций систем. Каждый квадрат с обозначением S1, S2 и т.д. представляет собой описание сетью Петри какй-то отдельной части ИС.

Пример обращения к общему ресурсу двух процессов:

Задача о производителе.потребителе. Поцес-производитель создает объекты, которые помещаются в буфер. Потребитель ждет, пока объект не будет помещен в буфер.

Прцессы с ограниченим буфера:

Задача об обедающих мудрецах:

Сеть для них:

Задача об обедающих мудрецах является типичным примером взаимодействия клиентских приложений в сетях, где нескольким клиента приходится пользоваться общим ресурсом.
