Состав стадий и этапов канонического проектирования АИС. (вопрос 15)

Требования стандартов. Стадии и этапы создания АИС.

Раздел 3. Каноническое проектирование автоматизированных информационных систем.

Создание АИС регламентируется «Комплексом стандартов и руководящих документов на автоматизированные системы» (ГОСТ 34.201-89, ГОСТ 34.602-89, РД 50-682, РД 50-680-88, ГОСТ 34.601-90, ГОСТ 34.401-90, РД 50-34.698-90, ГОСТ 34.003-90, РД 50-34.119-90). В частности, ГОСТ 34.601-90 определяет следующие стадии и этапы создания АС (см. таблицу 3.1).

Таблица 3.1. Стадии и этапы создания АИС.

Каноническое проектирование АИС отражает особенности ручной технологии индивидуального (оригинального) проектирования, осуществляемого на уровне исполнителей без использования каких-либо инструментальных средств, позволяющих интегрировать выполнение элементарных операций. Как правило, каноническое проектирование применяется для небольших локальных АИС или их частей.

В основе канонического проектирования лежит каскадная модель жизненного цикла АИС. Процесс каскадного проектирования в жизненном цикле АИС в соответствии с применяемым стандартом в нашей стране - ГОСТ 34601-90 «Автоматизированные системы. Стадии создания» делится на следующие семь стадий рис. 3.1.

В целях изучения взаимосвязанных приемов и методов канонического проектирования АИС перечисленные 7 стадий можно сгруппировать в часто используемые на практике четыре стадии процесса разработки АИС, которые представлены в виде технологической сети проектирования (ТСП) (рис. 3.2).

Традиционно этапы исследования предметной области – предприятия, обоснование проекта АИС для него и разработки технического задания объединяют термином «Предпроектная стадия» («Предпроектное обследование»), поскольку результаты выполнения работ на данных этапах не являются законченным проектным решением. Основное назначение «Предпроектной стадии» заключается в обосновании экономической целесообразности создания АИС и формулировании требований к ней.

На первой «Предпроектной стадии» принято выделять два основных этапа:

1) сбор материалов обследования;

2) анализ материалов обследования и разработка технико-экономического обоснования (ТЭО) и технического задания (ТЗ).

В результате выполнения первого этапа проектировщики получают материалы обследования (Д 1.2), которые должны содержать полную и достоверную информацию, описывающую изучаемую предметную область – предприятие, в том числе: цель функционирования; организационную структуру системы и объекта управления, т.е. его управленческие отделы, цехи, склады и хозяйственные службы; функции управления, выполняемые в этих подразделениях, протекающие в них технологические процессы обработки управленческой и экономической информации, а также материальные потоки и процессы их обработки, ресурсные ограничения.

Рис. 3.1. Стадии создания АИС в соответствии со стандартом.

После выполнения второго этапа проектировщики получают количественные и качественные характеристики информационных потоков, описание их структуры и мест обработки, объемов выполняемых операций и трудоемкости их обработки. На основе этих материалов разрабатываются два документа:

1) «Технико-экономическое обоснование проектных решений» (ТЭО), содержащее расчеты и обоснование необходимости разработки АИС для предприятия, а также выбираемых технологических и проектных решений (Д 1.3);

2) «Техническое задание» (ТЗ), в состав которого входят требования к создаваемой системе и ее отдельным компонентам: программному, техническому и информационному обеспечению и целевая установка на проектирование новой системы (Д 1.4).

Эти документы являются основными для последующего проектирования АИС в соответствии с заданными требованиями.

Для сложных АИС иногда на этой стадии включают третий этап – разработку «Эскизного проекта». На этапе «Эскизного проекта» сформулированные ранее требования служат основой для разработки предварительных решений по АИС в целом и отдельным видам обеспечения. Эти решения прорабатываются на логическом уровне, включая алгоритмы обработки информации, описание информационных потребностей пользователей на уровне названий документов и показателей.

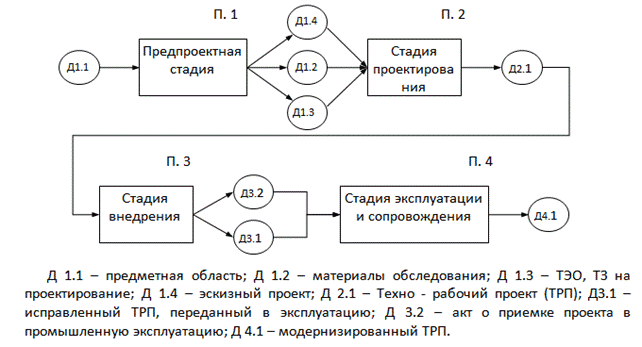

Рис. 3.2. Технологическая сеть проектирования АИС.

Вторая стадия «Техно - рабочее проектирование» выполняется в два этапа: техническое проектирование и рабочее проектирование.

На этапе «Техническое проектирование» выполняются работы по логической разработке и выбору наилучших вариантов проектных решений, в результате чего создается «Технический проект». Этап «Рабочее проектирование» связан с физической реализацией выбранного варианта проекта и получением документации «Рабочего проекта». При наличии опыта проектирования эти этапы иногда объединяются в один, в результате выполнения которого получают «Техно - рабочий проект» (ТРП) – Д 2.1.

Третья стадия «Внедрение проекта» включает в себя три этапа: подготовка объекта к внедрению проекта; опытное внедрение проекта и сдача его в промышленную эксплуатацию.

На этапе «Подготовка объекта к внедрению проекта» осуществляется комплекс работ по подготовке предприятия к внедрению разработанного проекта АИС. На этапе «Опытное внедрение» осуществляют проверку правильности работы некоторых частей проекта и получают исправленную проектную документацию и «Акт о проведении опытного внедрения». На этапе «Сдача проекта в промышленную эксплуатацию» осуществляют комплексную системную проверку всех частей проекта, в результате которой получают доработанный «Техно - рабочий проект» (Д 3.1) и «Акт приемки проекта в промышленную эксплуатацию» (Д 3.2).

Четвертая стадия – «Эксплуатация и сопровождение проекта» включает этапы: эксплуатация проекта; сопровождение и модернизация проекта.

На этапе «Эксплуатация проекта» получают информацию о работе всей системы в целом и отдельных ее компонентов и собирают статистику о сбоях системы в виде рекламаций и замечаний, которые накапливаются для выполнения следующего этапа. На этапе «Сопровождение проекта» выполняются два вида работ: ликвидируются последствия сбоев в работе системы и исправляются ошибки, не выявленные при внедрении проекта, а также осуществляется модернизация проекта. В процессе модернизации проект либо дорабатывается, т.е. расширяется по составу подсистем и задач, либо производится перенос системы на другую программную или техническую платформу с целью адаптации ее к изменяющимся внешним и внутренним условиям функционирования, в результате чего получают документы модернизированного «Техно - рабочего проекта» (Д 4.1).
