Потенциометрический задатчик с плавным изменением задающего сигнала

Задатчики регулируемых величин

Датчик потока с применением датчика тока возбуждения

Датчик потока на базе элемента Холла

Датчики потока

Датчики положения

а) аналоговые ДП

1) потенциометрические;

2) сельсинные (n-отсчетные).

W_дп = К_дп.

б) импульсные, использующие перфорированный диск (применяются в цифровых АЭП, микропроцессорных системах).

Применяются в двухзонных ЭП.

Обеспечивает прямое (непосредственное) изменение потока и устанавливается прямо в конструкции электрической машины.

Передаточная функция датчика потока

W_дп(р) = К_дп.

Задатчики регулируемых величин предназначены для ввода задающих сигналов.

При ручном вводе задания используются:

а) потенциометрические задатчики;

б) сельсинные задатчики.

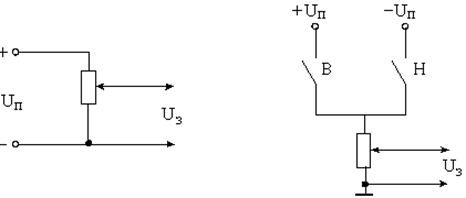

Потенциометрический задатчик с плавным изменением задающего сигнала в реверсивном и нереверсивном электроприводах представлен на рисунке 3.80.

Рисунок 3.80
