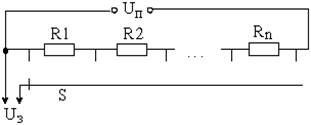

Потенциометрический задатчик с дискретным изменением задающего сигнала представлен на рисунке 3.81, где приняты обозначения: S – галетный переключатель; R1¸Rn – запаянные сопротивления.
Источники питания задающих устройств должны иметь хорошую стабилизацию.
Рисунок 3.81
|
В ЭП с небольшим диапазоном регулирования (Д 1:10, 1:20) применяют линейную шкалу задатчика, если диапазон использован большой (Д 1:1000 и больше), то шкалу делают нелинейной.
В случае линейной шкалы все сопротивления одинаковы, для нелинейной шкалы справедливо соотношение:
= 1,1¸1,3.
Достоинство нелинейной шкалы – изменение регулируемой величины на каждой ступени будет отличаться в одно и тоже значение.
Таблица 3.1 Ступени нелинейной шкалы при диапазоне Д 1:1000
| q | 1.1 | 1.3 | 1.5 |
| 3.5.2.1 N |
Примечание – N – количество положений.
