Полупроводниковый триод

Вольт-амперная характеристика электровакуумного диода.

Рисунок 50.

При увеличении температуры катода увеличивается ток насыщения, а при уменьшении уменьшается. Если изменить направление электрического поля, то ток проходить через диод не будет. Это свойство односторонней проводимости диода применяется для выпрямления переменного электрического тока.

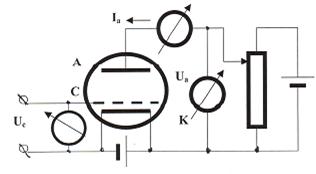

Лампа триод содержит три электрода – анод, катод и сетку(рис.51). Анодным током триода можно управлять напряжением на сетке, причем небольшим изменениям этого напряжения будут соответствовать значительные изменения анодного тока.

Рисунок 51.

Это объясняется тем, что сетка расположена вблизи от катода, поэтому влияние сеточного напряжения на анодный ток преобладает над влиянием анодного напряжения. Если на сетке положительное напряжение, то ее поле ускоряет электроны и анодный ток увеличивается, а при некотором значении –U_с электроны не могут преодолеть этот барьер и анодный ток вообще прекращается (лампа «замирается»).

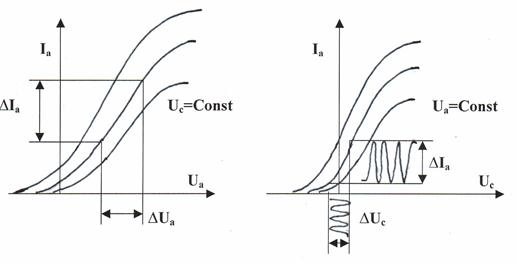

Триод имеет семейства анодных и сеточных характеристик:

Анодные характеристики при

Сеточные характеристики при .

Рассмотрим вольт-амперную характеристику полупроводникового триода.

Рисунок 52.

По этим характеристикам определяются внутреннее сопротивление лампы триода R_i и крутизна анодно-сеточной зависимости (S).

; ; [Ом]

; ; .

Произведение этих параметров определяет статический коэффициент усиления лампы

Основное применение триода и многоэлектродных электронных ламп – усиление и генерирование электрических колебаний, а также в приемных и передающих устройствах телевидения и других устройствах визуализации быстропротекающих процессов.

Вопросы для самоконтроля

1. Какие вещества называются электролитами?

2. Какие материалы относятся к полупроводникам?

3. Перечислить особенности полупроводников.

4. Устройство полупроводникового диода.

5. Для чего предназначен полупроводниковый триод?

6. В чем заключается явление термоэлектронной эмиссии?

7. Устройство электровакуумного диода.

8. Роль сетки в электровакуумном триоде?

9. Что называется электрическим током?

10. Назвать основные параметры электрического тока.

11. Какие частицы являются носителями заряда в проводниках первого рода?
