- угол отсечки в АГ жестко связан с нагрузкой
Диаграмма срыва:
Диаграмма срыва – это пучок прямых, исходящих из точки
, угол наклона которых определяется значением
, а значит и S·K·Rэкв.

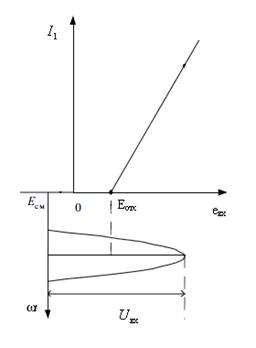

Диаграмма смещения
При θ=180° (S·K·Rэкв=1) и θ=0° (S·K·Rэкв=
) имеем крайние положения диаграмм (±45°): линия отсечки и запирания соответственно. При θ=90° (S·K·Rэкв=2) диаграмма идет параллельно оси Uвх.
