Принципиальные схемы АГ

Транзисторный диапазонный автогенератор собран по трёхточечной схеме с автотрансформаторной ОС, с комбинированным напряжением

смещения на базе: от источника Е_К через делитель R₁R₂ и автоматическое

смещение за счет I_К0, создаваемое на резисторе R_Э. Питание коллекторной

цепи последовательное через колебательный контур. Включение КЦ

в нагрузку не полное, что уменьшает влияние нагрузки на частоту АГ.

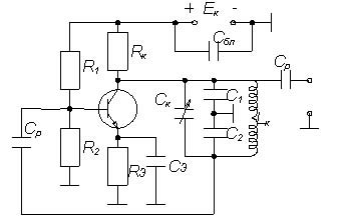

Транзисторный диапазонный АГ собран по трёхточечной схеме с ёмкостной ОС, с комбинированным напряжением смещения на базе, с параллельной схемой питания коллектора, неполным включением контура в цепь нагрузки.
