Транкинговые сети стандарта TETRA


Среди существующих в настоящее время стандартов транкинговой связи наибольший интерес представляет система TETRA, которая уже внедрена в 70 странах.

Стандарт TETRA (Terrestrial Trunked Radio) разработан ETSI на основе технических решений и рекомендаций GSM. Он создавался как единый общеевропейский цифровой стандарт, который должен заменить существующие аналоговые системы радиосвязи.

Транкинговые системы, использующие стандарт TETRA, эффективно и экономно поддерживают коллективное использование сети различными организациями, осуществляя взаимную секретность и безопасность. Виртуальная организация сети в стандарте TETRA позволяет каждой организации работать независимо, но получать преимущества большой высокоуровневой системы с эффективным распределением ресурсов.

В современных условиях очень важна совместимость сетей различных типов, что было принято во внимание при разработке технологии TETRA. Сети TETRA облегчают соединение с внешними сетями, и в частности, с ТФОП и сетями передачи данных. Все соединения могут быть доступны и с мобильного терминала.

В системах стандарта TETRA информационный обмен обеспечивается с помощью так называемых служб телесервиса. Предусматриваются два вида информационного обмена: передача речи и передача данных.




В стандарте TETRA, благодаря модульному принципу построения оборудования, могут быть реализованы разнообразные конфигурации сетей связи с различной географической протяженностью. Сети стандарта TETRA предполагают наличие распределенной инфраструктуры управления и коммутации, обеспечивающей быструю передачу вызовов и сохранение локальной работоспособности системы при отказе ее отдельных элементов.

Обобщенная архитектура системы TETRA включает два ключевых элемента: сетевую инфраструктуру коммутации и управления SwMI (Switching and Management Infrastructure) и абонентское оборудование. В состав SwMI входят базовые станции, центр управления системой, диспетчерские пульты, шлюзы и другое оборудование, необходимое для управления сетью и организации связи.

Инфраструктура обеспечивает высокоэффективную транкинговую радиосвязь, дополняя ее современными сетевыми технологиями формирования очередей и маршрутизации, что позволяет обслуживать в TETRA-системе намного большее количество абонентов, чем в обычной радиосети. Двумя наиболее важными внутренними службами сети, реализуемыми инфраструктурой SwMI, являются управление вызовами и управление мобильностью.

Абонентское оборудование в системе TETRA представлено двумя видами станций: мобильными (Mobile Station – MS) и проводными (Line Station – LS). Первый тип станций охватывает все модели пользовательских радиостанций и терминалов, работающих в сети (портативные, носимые, автомобильные, мотоциклетные и др.).



Проводная станция является таким же обобщенным понятием, как и мобильная, и характеризует все типы терминалов, подключаемых к сети посредством проводной линии связи. Упрощенная схема сети радиосвязи на основе стандарта TETRA приведена на рис. 17.4.

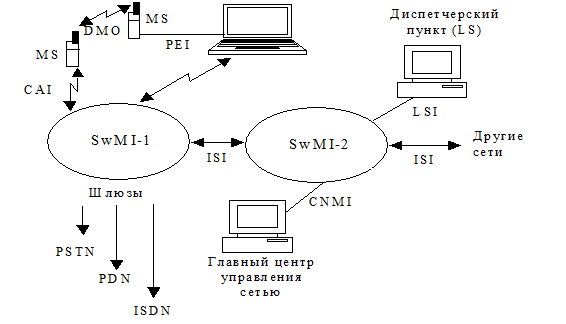

Рис. 17.4. Структурная схема транкинговой сети стандарта TETRA

В стандарте TETRA реализована концепция открытых интерфейсов, обеспечивающая простоту связи с любым другим оборудованием или подсистемой независимо от их принадлежности тому или иному производителю, что позволяет создавать многозоновые сети практически любой конфигурации.

Общий радиоинтерфейс (CAI) определяет требования к взаимодействию между базовой и абонентской станциями. Межсистемный интерфейс ISI служит для объединения нескольких сетей, в том числе разных производителей, в одну. Интерфейс PEI обеспечивает подключение оконечного оборудования пользователей, например ноутбуков, к абонентским радиостанциям через стандартный интерфейс, а также доступ пользовательских станций к широкому спектру прикладных приложений, предназначенных для обработки данных.

Интерфейс LSI предназначен для подключения стационарных абонентов к сетевой инфраструктуре SwMI, а главный интерфейс CNMI координирует работу сети и реализует функции управления внешней сетью в том случае, когда две или больше отдельных систем TETRA объединены между собой с помощью ISI.



Стандарт TETRA выбран для построения на территории России единой федеральной сети подвижной радиосвязи «Тетрарус». В рамках программы «Тетрарус» сети TETRA уже построены или строятся в Москве, Санкт-Петербурге, Курске, Калининграде, Самаре, Казани, Саратове и ряде других городов и регионов нашей страны. Развертывание сетей TETRA предполагает реализацию согласованных решений и принципов построения этих сетей, что со временем позволит обеспечить их взаимодействие и межсетевой роуминг. Согласно плану развития сетей TETRA к 2007 г. они будут функционировать в 44 регионах нашей страны, включая Сибирь и Дальний Восток.

Программой «Тетрарус» предусматривается в первую очередь строить сеть вдоль федеральных автомобильных и железных дорог, линий электропередач, нефтепроводов, газопроводов, а также в местах с наибольшей плотностью населения и промышленности. Устойчивая работа сети должна обеспечиваться за счет единого стандарта связи и унификации оборудования. Связь между удаленными сегментами, узлами, базовыми станциями предлагается организовать по выделенным каналам связи, в максимальной степени используя существующие транспортные сети или спутники.

Одним из основных принципов и преимуществ сети «Тетрарус» является возможность существования в рамках единой федеральной сети автономных ведомственных сетей. В этом случае можно обеспечить эффективное взаимодействие между пользователями различных ведомств в чрезвычайных ситуациях.

Все услуги сети должны соответствовать внутренним нормам ведомств на предоставление служебной и технологической связи. Услуги автономной сети могут задаваться и контролироваться центром управления пользователя (ведомства). При этом предполагается обеспечивать в сети повышенные требования к безопасности, живучести и защите от несанкционированного доступа.

Инфраструктура сети «Тетрарус» может формироваться путем интеграции локальных, региональных и ведомственных сегментов инфраструктуры (базового оборудования, линий связи, объектов недвижимости) и объединять сегменты, принадлежащие различным собственникам.

Таким образом, услуги стандарта TETRA востребованы не только спецслужбами и медицинскими учреждениями. Выбор в пользу этого стандарта делает все большее число отраслей и государственных ведомств.
