ТЕМА10. КОНВЕКТИВНЫЙ ТЕПЛООБМЕН

Обычно жидкие и газообразные теп­лоносители нагреваются или охлаждают­ся при соприкосновении с поверхностями твердых тел. Например, дымовые газы в печах отдают теплоту нагреваемым за­готовкам, а в паровых котлах – трубам, внутри которых греется или кипит вода; воздух в комнате греется от горячих при­боров отопления и т. д. Процесс тепло­обмена между поверхностью твердого те­ла и жидкостью называется теплоот­дачей, а поверхность тела, через кото­рую переносится теплота, – поверхно­стью теплообмена или теплоотдающей поверхностью.

Согласно закону Ньютона (1643 – 1717) и Рихмана (1711 – 1753 гг.) тепло­вой поток в процессе теплоотдачи про­порционален площади поверхности теп­лообмена F и разности температур по­верхности t_c и жидкости t_ж:

Q = αF‌‌ ‌|t_c–t_ж|. (10.1)

В процессе теплоотдачи независимо от направления теплового потока Q (от стенки к жидкости или наоборот) значе­ние его принято считать положительным, поэтому разность t_с – t_ж берут по абсо­лютной величине.

Коэффициент пропорциональности а называется коэффициентом теп­лоотдачи; его единица измерения Вт/(м² · К). Он характеризует интенсив­ность процесса теплоотдачи. Численное значение его равно тепловому потоку от единичной поверхности теплообмена при разности температур поверхности и жид­кости в 1 К.

Коэффициент теплоотдачи обычно определяют экспериментально, измеряя тепловой поток Q и разность температур ∆t = t_с – t_ж в процессе теплоотдачи от поверхности известной площади F. Затем по формуле (10.1) рассчитывают α. При проектировании аппаратов (проведении тепловых расчетов) по этой формуле оп­ределяют одно из значений Q, F или ∆‌t. При этом α находят по результатам обобщения ранее проведенных экспери­ментов.

Строго говоря, выражение (10.1) справедливо лишь для дифференциально малого участка поверхности dF, т. е.

δQ = αdF‌‌|t_c – t_Ж|. (10.2)

поскольку коэффициент теплоотдачи мо­жет быть не одинаковым в разных точках поверхности тела.

Для расчета полного потока теплоты от всей поверхности нужно проинтегри­ровать обе части уравнения (10.2) по по­верхности

. (10.3)

Обычно температура поверхности по­стоянна t_с = const, тогда

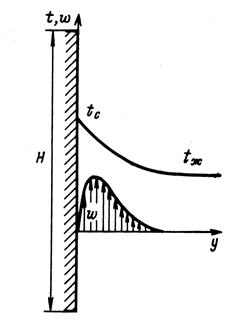

Рис. 10.1 – Распределение скоростей и температур теплоносителя около вертикальной теплоотдающей поверхности при естественной конвекции

. (10.4)

В расчетах используются понятия сред­него по поверхности коэффициента теп­лоотдачи:

; (10.5)

. (10.6)

Коэффициент теплоотдачи а зависит от физических свойств жидкости и ха­рактера ее движения. Различают естественное и вынужденное движение (конвекцию) жидкости. Вынужденное движение создается внеш­ним источником (насосом, вентилятором, ветром). Естественная конвекция возни­кает за счет теплового расширения жид­кости, нагретой около теплоотдающей поверхности (рисунок 10.1) в самом процессе теплообмена. Она будет тем сильнее, чем больше разность температур ∆t = t_c – t_ж и температурный коэффициент объемно­го расширения:

, (10.7)

где v = 1/ρ – удельный объем жидкости.

Для газов, которые в большинстве случаев приближенно можно считать идеальными, коэффициент объемного расширения можно получить, воспользо­вавшись уравнением Клапейрона:

β = 1/T. (10.8)

Температурный коэффициент объем­ного расширения капельных жидкостей значительно меньше, чем газов. В не­большом диапазоне изменения темпера­тур, а значит, и удельных объемов про­изводную в уравнении (9.7) можно за­менить отношением конечных разностей параметров холодной (с индексом «ж») и прогретой (без индексов) жидкости:

. (10.9)

Разность плотностей ρ_ж – ρ = βρ_ж(t – t_ж) приводит к тому, что на любой единичный объем прогретой жид­кости будет действовать подъемная сила Fn, равная алгебраической сумме вытал­кивающей архимедовой силы А = – ρ_ж · g и силы тяжести G = ρ · g:

Fn = A + G = – g(ρ_ж – ρ) = – β·ρ_жg(t – t_ж). (10.10)

Подъемная сила Fn перемешает про­гретую жидкость вверх без каких–либо побуждающих устройств (возникает естественная конвекция). Все рассужде­ния о возникновении естественной кон­векции справедливы и для случая охлаж­дения жидкости с той лишь разницей, что жидкость около холодной поверхно­сти будет двигаться вниз, поскольку ее плотность будет больше, чем вдали от поверхности.

Из–за вязкого трения течение жидко­сти около поверхности затормаживается, поэтому, несмотря на то, что наибольший прогрев жидкости, а соответственно и подъемная сила при естественной кон­векции будут около теплоотдающей по­верхности, скорость движения частиц жидкости, прилипших к самой поверхно­сти, равна нулю (см. рисунок 10.1).

Сила вязкого трения зависит от ди­намического коэффициента вязкости ц жидкости, измеряемого в Н · с/м²(Па · с). В уравнениях теплоотдачи чаще исполь­зуют кинематический коэффициент вяз­кости ν = µ/ρ (м²/с). Оба эти коэффициента характеризуют физические свойства жидкости, их значения приводятся в справочниках.
