Взаимное расположение двух плоскостей

Две плоскости в пространстве могут располагаться либо параллельно друг другу, либо пересекаться.

Параллельные плоскости. В проекциях с числовыми отметками признаком параллельности плоскостей на плане служит параллельность их горизонталей, равенство заложений и совпадение направлений падения плоскостей: пл. S || пл. L - h ^S || h ^L, l ^S= l ^L, пад. I. (рис.3.11).

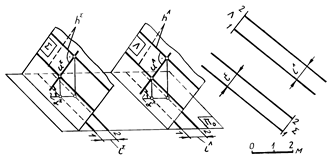

Рис.3.11

В геологии плоское однородное тело, сложенное той или иной породой, называют слоем. Слой ограничен двумя поверхностями, верхнюю из которых называют кровлей, а нижнюю – подошвой. Если слой рассматривается на сравнительно небольшой протяженности, то кровлю и подошву приравнивают к плоскостям, получая в пространстве геометрическую модель двух параллельных наклонных плоскостей.

Плоскость S - кровля, а плоскость L - подошва слоя (рис.3.12, а). В геологии кратчайшее расстояние между кровлей и подошвой называют истинной мощностью (на рис.3.12, а истинная мощность обозначена буквой H). Помимо истинной мощности, в геологии используют и другие параметры слоя горной породы: вертикальную мощность – H_в, горизонтальную мощность – L, видимую мощность – H_вид. Вертикальной мощностью в геологии называют расстояние от кровли до подошвы слоя, измеренное по вертикали. Горизонтальная мощность слоя есть кратчайшее расстояние между кровлей и подошвой, измеренное в горизонтальном направлении. Видимая мощность – кратчайшее расстояние между видимым падением кровли и подошвы (видимым падением называют прямолинейное направление на структурной плоскости, т. е. прямую, принадлежащую плоскости). Таким образом, видимая мощность всегда больше истинной. Следует отметить, что у горизонтально залегающих слоев истинная мощность, вертикальная и видимая совпадают.

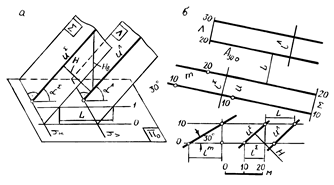

Рис. 3.12

Рассмотрим прием построения параллельных плоскостей S и L, отстоящих друг от друга на заданном расстоянии (рис.3.12, б).

На плане пересекающимися прямыми m и n задана плоскость S. Необходимо построить плоскость L, параллельную плоскости S и отстоящую от нее на расстоянии 12 м (т. е. истинная мощность – H = 12 м). Плоскость L расположена под плоскостью S (плоскость S - кровля слоя, плоскость L - подошва).

1) Плоскость S задают на плане проекциями горизонталей.

2) На масштабе заложений строят линию падения плоскости S - u ^S. На перпендикуляре к линии u ^S откладывают заданное расстояние 12 м (истинную мощность слоя H). Ниже линии падения плоскости S и параллельно ей проводят линию падения плоскости L - u ^L. Определяют расстояние между линиями падения обеих плоскостей в горизонтальном направлении, т. е. горизонтальную мощность слоя L.

3) Отложив на плане горизонтальную мощность от горизонтали h ^S, параллельно ей проводят горизонталь плоскости L с той же числовой отметкой h ^L. Следует обратить внимание на то, что если плоскость L расположена под плоскостью S, то горизонтальную мощность следует откладывать в направлении восстания плоскости S.

4) Исходя из условия параллельности двух плоскостей, на плане проводят горизонтали плоскости L.

Пересекающиеся плоскости. Признаком пересечения двух плоскостей обычно служит параллельность на плане проекций их горизонталей. Линию пересечения двух плоскостей в этом случае определяют точками пересечения двух пар одноименных (имеющих одинаковые числовые отметки) горизонталей (рис.3.13): ; . Соединив полученные точки N и M прямой m, определяют проекцию искомой линии пересечения. Если плоскость S (A, B, C) и L(mn) заданы на плане не горизонталями, то для построения их линии пересечения t необходимо построить две пары горизонталей с одинаковыми числовыми отметками, которые в пересечении и определят проекции точек R и F искомой прямой t (рис.3.14). На рис.3.15 представлен случай, когда у двух пересекающихся

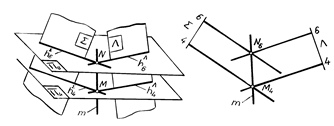

Рис. 3.13

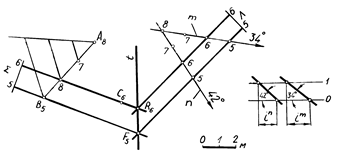

Рис. 3.14

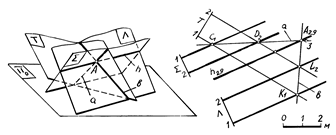

Рис. 3.15

плоскостей S и L горизонтали параллельны. Линией пересечения таких плоскостей будет горизонтальная прямая h. Для нахождения точки A, принадлежащей этой прямой, проводят произвольную вспомогательную плоскость T, которая пересекает плоскости S и L. Плоскость T пересекает плоскость S по прямой а (C₁D₂), а плоскость L - по прямой b (K₁L₂).

Точка пересечения прямых а и b, принадлежащих соответственно плоскостям S и L, будет общей для этих плоскостей: =А. Отметку точки А можно определить, проинтерполировав прямые a и b. Остается провести через A горизонтальную прямую h _2,9, которая и является линией пересечения плоскостей S и L.

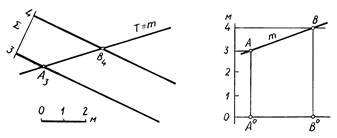

Рассмотрим еще один пример (рис.3.16) построения линии пересечения наклонной плоскости S с вертикальной плоскостью Т. Искомая прямая m определяется точками A и B, в которых горизонтали h ₃ и h ₄ плоскости S пересекают вертикальную плоскостью T. Из чертежа видно, что проекция линии пересечения совпадает с проекцией вертикальной плоскости: m º T. В решении геологоразведочных задач сечение одной или группы плоскостей (поверхностей) вертикальной плоскостью называется разрезом. Построенную в рассматриваемом примере дополнительную вертикальную проекцию прямой m называют профилем разреза, выполненного плоскостью T по заданному направлению.
