Описание решений, принимаемых при проектировании технологических процессов, осуществляется по установленным формам в технологической документации. Взаимосвязанные правила и положения по порядку разработки, комплектации, оформления и обращения технологической документации устанавливаются стандартами и рекомендациями по стандартизации, образующими Единую систему технологической документации (ЕСТД). Последняя является частью Единой системы технологической подготовки производства (ЕСТПП) и увязана с Единой системой конструкторской документации (ЕСКД).

Лекция содержит сведения о видах, стадиях разработки и комплектности технологических документов.

1 Виды и стадии разработки документов

Технологический документ – графический или текстовый документ, который отдельно или в совокупности с другими документами определяет технологический процесс (ТП) или операцию изготовления изделия (рисунок 1).

Примечание – В скобках указаны условные обозначения документов. Допускается вводить через дробь в условное обозначение дополнительные признаки, раскрывающие специальное назначение документа, в виде букв русского алфавита. Например, карта наладки инструмента – КН/П.

Основные документы содержат сводную информацию, необходимую для решения одной или комплекса инженерно-технических, планово-экономических и организационных задач, полностью и однозначно определяют ТП (операцию) изготовления или ремонта изделия (составных частей изделия).

Вспомогательные документы применяются при разработке, внедрении и функционировании ТП и операций.

К документам общего назначения относятся технологические документы, применяемые в отдельности или в комплектах документов на ТП (операции), независимо от применяемых технологических методов изготовления или ремонта изделий (составных частей изделий).

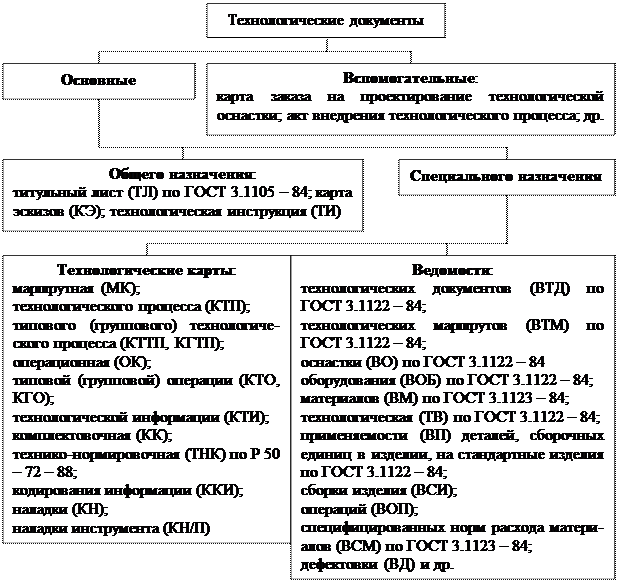

Рисунок 1 – Виды и номенклатура технологических документов

К документам специального назначения относятся документы, применяемые при описании ТП и операций в зависимости от типа и вида производства и применяемых технологических методов изготовления или ремонта изделий (составных частей изделий).

Стадии разработки технологической документации (ТД), применяемой для ТП изготовления изделий (составных частей изделий), определяются в зависимости от стадий разработки используемой конструкторской документации по ГОСТ 2. 103 – 68 (таблица 1) [1].

Таблица 1 – Стадии разработки рабочей ТД

Стадии разработки

Содержание работы

Предварительный проект Разработка документации: а) опытного образца (опытной партии) б) серийного (массового) производства

Разработка ТД, предназначенной для изготовления и испы-тания макета изделия и (или) его составных частей с присвоением литеры «П», на основании конструкторской документации, выполненной на стадиях «Эскизный проект» и «Технический проект» Разработка ТД, предназначенной для проектирования и ис-пытания опытного образца (опытной партии), без присво-ения литеры, на основании конструкторской докумен-тации, не имеющей литеры. Корректировка и разработка ТД по результатам изготов-ления и предварительных испытаний опытного образца (опытной партии) с присвоением литеры «О» на основании конструкторской документации, имеющей литеру «О». Корректировка и разработка ТД по результатам изготов-ления и приёмочных испытаний опытного образца (опыт-ной партии) и по результатам корректировки конструк-торской документации с присвоением ТД литеры «О1» на основании конструкторской документации, имеющей литеру «О1». Корректировка и разработка ТД по результатам повтор-ного изготовления и приёмочных испытаний опытного об-разца (опытной партии) и по результатам корректировки конструкторской документации с присвоением ТД литеры «О2» на основании конструкторской документации, имеющей литеру «О2» Разработка ТД, предназначенной для изготовления и испы-тания изделий серийного (массового) производства, с при-своением литеры «А» («Б») на основании конструкторской документации, имеющей литеру «А» или «Б»

На стадии разработки конструкторской документации «Техническое предложение» ТД не разрабатывается.

Технологической документации, предназначенной для разового изготовления одного или нескольких изделий (составных частей изделий) в единичном производстве, присваивается литера «И» на основании конструкторской документации, имеющей литеру «И».

Технологическая документация единичного ТП (ЕТП) выполняется в маршрутном, операционном, маршрутно-операционном описании. Форма описания выбирается разработчиком в зависимости от типа производства и стадии разработки документации (таблица 2).

Примечание – Условное обозначение обязательно разрабатываемого документа выделено жирным шрифтом. Остальные виды документов исполняются по усмотрению разработчика.

Таблица 2 – Комплектность документов ЕТП

Тип произ-водства	Стадия разработки ТД	Форма опи-сания техно-ТП	Номер варианта комп-лекта	Условное обозначение видов документов и их применение
Единич-ное, мел-косерий-ное	Предварительный проект Разработка доку-ментации опытного образца (опытной партии), опытного ремонта	Маршрутное		ТЛ, МК, ВО, КК, КЭ
Маршрутно-операцион-ное		ТЛ, МК, ВО, КК, КТИ, КЭ ТЛ, КТП, ВО, КК, КЭ ТЛ, МК, ВО, КК, ВОП, КЭ МК, ВО, КК, ОК, КЭ ТЛ, МК, ВО, КК, КТИ, КЭ
Средне-серийное, крупно-серийное	Разработка доку-ментации серий-ного (массового) производства, в том числе ремонтного	Операцион-ное		ТЛ, МК, ВО, КК, ОК, КЭ ТЛ, МК, ВО, КК, КТИ, КЭ ТЛ, МК, ВО, КК, ВОП, ОК, КЭ ТЛ, МК, КТП, ВО, КК, ОК, КЭ ТЛ, МК, ВО, КК, КЭ, ТИ ТЛ, МК, ВО, КК, КЭ

Маршрутное описание ЕТП рекомендуется на стадиях «Предварительный проект», «Разработка документации опытного образца» и выполняется на формах МК с применением краткой формы записи содержания по всем операциям, в технологической последовательности их выполнения без указания переходов и технологических режимов.

В тексте краткого содержания операции указываются действия, выполняемые исполнителем, данные по окончательным для данной операции исполнительным размерам, данные по применяемым комплектующим составным частям изделия (сборочной единицы), вспомогательным материалам и т. п.

Например, «Точить поверхность с подрезанием торца, выдерживая Ø20–0,14; Ø15–0,12; Ø40±0,2 и 122±0,6».

Маршрутно-операционное описание ЕТП рекомендуется для документов, разрабатываемых на стадии «Опытный образец», допускается применять на стадии «Предварительный проект», и выполняется на формах документов, указанных в таблице 2.

Допускается разработка ТД в маршрутно-операционном описании при условии ее применения в мелкосерийном производстве [1].

Выбор и определение состава операций, подлежащих операционному описанию, осуществляется разработчиком документации исходя из сложности выполнения операции, сложности наладки и настройки применяемого вида оборудования, необходимости поэлементного описания операции, необходимости указания данных по режимам и т. п.

При разработке ЕТП маршрутно-операционного описания рекомендуется применять типовые (групповые) технологические операции.

Операционное описание ЕТП рекомендуется для документов, разрабатываемых на стадиях серийного (массового) производства, допускается на других стадиях, и выполняется на соответствующих формах документов с применением краткой или полной записи содержания по всем операциям, в технологической последовательности их выполнения с указанием переходов и технологических режимов.

Оформление документов, входящих в комплект ЕТП, зависит от применяемых технических средств обработки данных и методов проектирования документов с учётом рекомендаций ГОСТ 3.1119 – 83 и других нормативно-технических документов.

2 Комплектность технологических документов ЕТП

Комплект документов ТП (операции) содержит совокупность технологических документов, необходимых и достаточных для выполнения ТП (операции).

Комплекты документов ЕТП изготовления и ремонта изделий (их составных частей) условно подразделяются на основной, дополнительный и полный (рисунок 2).

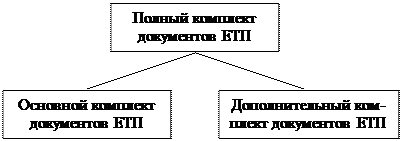

Рисунок 2 – Состав полного комплекта документов ЕТП

Основной комплект документов содержит совокупность документов (комплектов документов), необходимых и достаточных для выполнения процесса, без учета входимости карт типовых (групповых) операций (КТО), технологических инструкций (ТИ) и инструкций по охране труда (ИОТ), но содержащих ссылки на их обозначения.

Основной комплект документов ЕТП может включать документы (комплекты документов), отражающие требования по выполнению одного или нескольких последовательно выполняемых технологических методов, с учетом сопутствующих операций.

Дополнительный комплект документов ЕТП содержит совокупность документов (комплектов документов), ссылки на обозначения которых имеются в основном комплекте документов, необходимых и достаточных для выполнения процесса вместе с основным комплектом документов.

Примечание – В состав дополнительного комплекта документов ЕТП, кроме КТО, ТИ и ИОТ, могут входить комплекты документов на типовые (групповые) ТП, ссылки на обозначения которых имеются в основном комплекте документов.

Комплектность технологических документов на ЕТП зависит от [7]:

типа производства по ГОСТ 14.004 – 83;

стадии разработки документов по ГОСТ 3.1102 – 81;

степени детализации описания ТП, установленных по ГОСТ 3.1109 – 82;

применяемых технологических методов изготовления и ремонта изделий.

Комплектность документов для каждого ЕТП устанавливается разработчиком документов применительно к конкретным условиям производства (таблицы 2 и 3).

Таблица 3 – Рекомендации по применению обязательно разрабатываемых технологических документов

Номер варианта комплекта

Условное обозначение и рекомендации по применению документов

1 и 2 4, 5 и 6 7, 9 и 11 8 и 12

МК применяется для сокращённого описания всех технологических опера-ций в последовательности их выполнения без указания переходов и техно-логических режимов. Например, ЕТП слесарных, слесарно-сборочных работ КТИ разрабатывается к отдельным операциям или к ЕТП, где указываются данные по режимам, применяемым материалам, их нормам расхода и т. п. Например, КТИ к операциям сварки, пайки, КТИ к ЕТП литья, ковки и горячей штамповки КТП специализируется по основному технологическому методу, где для ряда операций принимается операционное описание, а для других опера-ций, имеющих дополнительный характер – маршрутное. Например, КТП аргонодуговой сварки, в которой для операций сварки применяется операционное описание, а для операций, связанных с подготовкой к сварке (слесарные работы и т.п.) – маршрутное описание МК применяется для сокращённого описания большей части операций. ВОП применяется для полного описания отдельных операций с последующей ссылкой в МК на обозначение ВОП. Например, ЕТП сборки, где для всех операций сборки применено маршрутное описание в МК, а для операций технического контроля – операционное в ВОП ОК применяются для полного описания отдельных операций, имеющих в МК ссылки на соответствующие ОК. Например, ЕТП пайки, в котором для операций, связанных с подготовкой к пайке, принято маршрутное описа-ние в МК, а для операций пайки – операционное в ОК КТИ применяются для полного описания отдельных операций, имеющих в МК ссылки на соответствующие КТИ. В зависимости от форм КТИ, допускается в МК применять полное описание операций. В КТИ в последнем случае могут указываться только данные по наладке оборудования, технологическим режимам и т.п., например ЕТП дуговой сварки, в котором все операции описаны в МК. Дополнительная информация по технологическим режимам, наладке оборудования и т.п. к операциям (переходам) указана в КТИ МК является сводным документом, содержащим данные в технологиче-ской последовательности по всем операциям конкретного процесса с ука-занием номеров цехов, участков, рабочих мест, операций, наименований операций, состава документов, используемых при выполнении операций, оборудования и трудозатрат ОК применяется для полного описания каждой операции МК применяется для полного описания всех операций КТИ содержат дополнительную информацию по наладке оборудования, технологическим режимам и т. п., относящуюся ко всему ЕТП. В качестве первого листа следует применять КТИ, а продолжение форм МК – в качестве последующих листов комплекта ЕТП. Например, ЕТП литья в песчаные формы, в котором описание операций выполнено на формах 16 по ГОСТ 3.1118-82, а указание информации, имеющей общий характер для всего процесса, в КТИ, которая является первым листом комплекта документов ВОП и ОК применяются для полного описания операций. Например, ЕТП обработки резанием, основные операции которого выполнены на ОК, а операции технического контроля – в ВОП КТП применяется для полного описания всех операций. Допускается применять ОК для описания операций другого метода. Например, описание операций обработки резанием выполняется на КТП, а описание операций технического контроля – на ОК ТИ применяется для полного описания всех операций в технологической последовательности их выполнения. Применяется для ЕТП, формы которых не предусматриваются стандартами ЕСТД и отраслевыми НТД. Например, ЕТП химического производства, приготовления клеев МК следует применять для ЕТП специализированных по различным методам изготовления и ремонта, выполняемых без применения технологических режимов. Допускается применять для ЕТП испытаний, упаковки, пропитки, настроечно-регулировочных работ, при условии указания данных по режимам в тексте описания операций (переходов)

Выбор и определение состава технологических документов на процессы и операции обработки резанием осуществляется разработчиком документов в зависимости от применяемых видов оборудования (таблица 4 [15]).

Таблица 4 – Виды документов, используемых при проектировании процессов, операций обработки резанием, и указания по их применению

Условное обозначение документа	Номер формы	Степень детализации описания ТП	Применяемый вид металлорежущего оборудования	Указание по применению
МК по ГОСТ 3.1118	1, 1а, 1б, 3, 3а, 3б, 5	Маршрутное, маршрутно-операционное	Все виды, кроме авто-матов и полуавтома-тов с жесткой связью командоаппарата	Для описания ЕТП и операций с указанием необходимых дан-ных по наладке оборудования в КЭ
2, 1а, 1б, 4, 3а, 3б, 6	То же	То же	Для описания типовых или групповых ТП (ТТП, ГТП) или операций (ТО, ГО)
Все формы	Операционное	»	Для описания всех ТП (опера-ций) с дополнительным введе-нием граф по режимам с при-вязкой к служебному символу Р
КЭ по ГОСТ 3.1105	6 и 6а, 7 и 7а, 8 и 8а	Маршрутное, маршрутно-операционное, операционное	»	Для графических изображений к документам, где текст разбит на графы, и указания наладок, позиций, установов, таблиц и схем
ВТД по ГОСТ 3.1122	3 и 3а	То же	»	Для указания состава деталей (сборочных единиц), обрабаты-ваемых по ТТП (ГТП), и доку-ментов, содержащих соответ-ствующую информацию
ВТП/ВТО по ГОСТ 3.1121	2 и 2а, 3 и 3а, 4 и 4а, 5 и 5а	Маршрутное, маршрутно-операционное, операционное	»	Для указания переменной ин-формации к ТТП или ГТП (ТО или ГО) по каждой детали (сборочной единице), входя-щей в соответствующий ТП (операцию)
КТП	1 и 1а	Операционное	»	Для операционного описания при разработке ЕТП и ТТП (ГТП)
ОК	2, 2а, 3	Операционное	»	Для описания единичных технологических операций (ТО, ГО)
КН/П	4 и 4а	Все виды описания	Станки с ЧПУ	Для указания полного состава вспомогательного и режущего инструмента в технологиче-ской последовательности его применения совместно с доку-ментом, содержащим описание операции (OК, MК, КТП)
ККИ	5 и 5а	То же	То же	Для кодирования информации при разработке управляющих программ. Применяется совме-стно с ОК, МК, КТП и КЭ
КЗ/П	6 и 6а	»	»	Для указания исходных дан-ных, необходимых при разра-ботке управляющей программы к станкам с ЧПУ. Документ вспомогательный и применя-ется по усмотрению разработ-чика
ВОД	7 и 7а	»	»	Для указания исходных дан-ных, необходимых для расчета загрузки одной единицы обору-дования. Документ вспомога-тельный и применяется по усмотрению разработчика
ОК	8 и 8а	Операционное	Для одношпиндель-ных автоматов и по-луавтоматов с жест-кой связью командо-аппарата	Для описания технологических операций. Выбор необходимых данных и заполнение граф по наладке устанавливает разра-ботчик, исходя из видов приме-няемого оборудования. Приме-няют при разработке операций с использованием средств ме-ханизации и автоматизации
9 и 9а	То же	То же	Для описания технологических операций без применения средств механизации и автома-тизации
ОК	10 и 10а	Операционное	Для многошпиндель-ных токарных автома-тов и полуавтоматов с жесткой связью ко-мандоаппарата	Для описания технологических операций. Выбор необходимых данных и заполнение граф по наладке устанавливает разра-ботчик исходя из видов приме-няемого оборудования. Приме-няются при разработке опера-ций с использованием средств механизации и автоматизации
11 и 11а	То же	То же	Для описания технологических операций без применения средств механизации и автома-тизации
ОК	12 и 12а	»	Для автоматов и по-луавтоматов продоль-ного точения с жест-кой связью командо-аппарата	Для описания технологических операций с применением средств механизации и автома-тизации
13 и 13а	»	То же	Для описания технологических операций без применения средств механизации и автома-тизации
ВТО	4 и 4а по ГОСТ 3.1121	»	»	Для указания переменных дан-ных по обрабатываемой группе деталей
ОК	14 и 14а 15 и 15а	»	Для автоматических линий	Для разработки операций на автоматических линиях

Например, для маршрутного и маршрутно-операционного описания ЕТП и операций обработки резанием на оборудовании любого вида, в том числе универсального назначения (токарно-винторезном станке 16К20, токарно-винторезном станке с числовым программным управлением 16К20Т и т. д.), с указанием необходимых данных по наладке оборудования в КЭ, рекомендуется МК по формам 1, 1а, 1б, 3, 3а, 3б, 5 ГОСТ 3.1118 – 82.

Для установления оптимального и ограничительного комплекта форм документов рекомендуется разрабатывать графические информационные модели применения ТД в соответствии с Р 50 – 54 – 87.

Комплектность документов и правила оформления документов на типовые (групповые) ТП – по ГОСТ 3.1121 – 84.
