Эквивалентные схемы четырехполюсника

Простейшая схема четырехполюсника должна содержать три элемента, так как пассивный четырехполюсник характеризуется тремя независимыми параметрами.

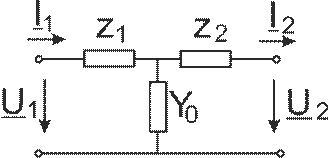

Соотношения между параметрами Z₁, Z₂ и Y₀ Т-образной эквивалентной схемы четырехполюсника и его А-параметрами можно получить сопоставлением уравнений эквивалентной схемы записанных по законам Кирхгофа и уравнений в А-форме.

или

Отсюда связь между параметрами четырехполюсника и параметрами его эквивалентной схемы

и

.

Аналогично можно получить соотношения для П-образной схемы, а можно и используя преобразования звезды в треугольник.

Для симметричного четырехполюсника A=D, и, соответственно, в эквивалентных схемах Z₁=Z₂ и Y₁=Y₂.
