Принцип работы системы АРС

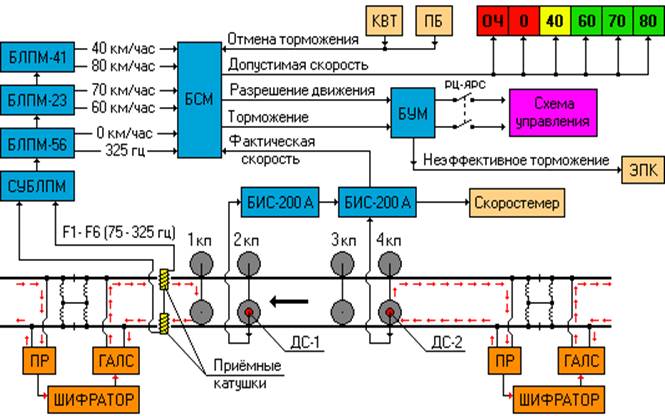

Структурная схема АРС.

Кабина.

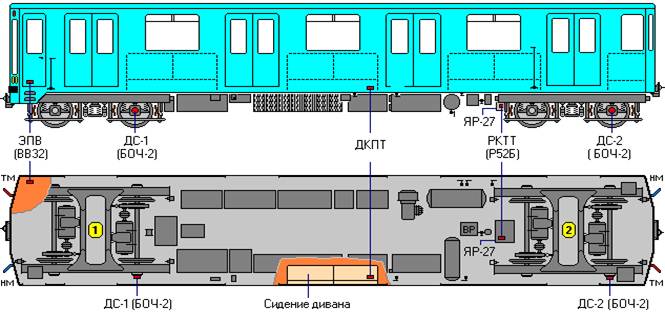

Расположение ДКПТ, ДС, РКТТ и ЭПВ на вагонах серии 81-717.

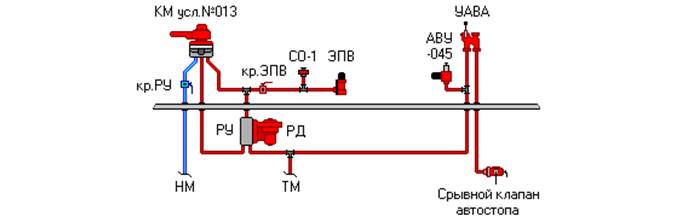

Расположение устройств АРС в тормозной магистрали вагонов серии 81-717.

1. Путевые реле проверяют состояние и свободность пути. Информация о количестве свободных блок-участков передаётся на шифратор, там полученная информация сравнивается с заложенной длиной тормозных путей и в зависимости от наличия или отсутствия ограничения скорости для данного участка вырабатывается команда для ГАЛС на формирование сигнала переменного тока соответствующей частоты. ГАЛС посылает сформированный сигнал в рельсовую цепь, в результате по обеим нитям протекает переменный ток сигнальной частоты и вокруг рельсов образуется переменное магнитное поле той же частоты (Правило буравчика).

2. Приёмные катушки головного вагона находятся под напряжением АКБ вагона и создают своё магнитное поле, одновременно находясь в переменном магнитном поле, образовавшемся вокруг рельсов. В результате взаимодействия этих двух полей в приёмных катушках наводится ЭДС (Правило Правой руки).

Далее этот сигнал передаётся в статив АРС на согласующее устройство СУБЛПМ и затем на один из трёх БЛПМ, настроенный на приём сигнала данной частоты, где происходит фильтрация сигнала и его усиление. Затем обработанный сигнал поступает в блок сравнения скоростей БСМ.

3. Датчики ДС (или ДВШ) вырабатывают переменный ток с частотой, которая прямо пропорциональна скорости вращения колёсной пары. Сигнал от каждого датчика поступает в соответствующий БИС для определения фактической скорости движения поезда. Информация о фактической скорости передаётся на скоростемер, расположенный на пульте машиниста, и на БСМ.

Здесь происходит сравнение V_факт и V_доп. В случае превышения допустимой скорости в цепи управления поезда подаётся команда на отключение ходового режима и кратковременное (1,5с.) включение В№1. Если за время действия В№1 фактическая скорость не упала ниже допустимой, то включится автоматического реостатного торможения (тормоз-2), которое будет продолжаться до того момента, пока V_факт не станет меньше V_доп. на 4-6 км/ч. Отключение тормозного режима произойдёт только в случае подтверждения машинистом своей бдительности кратковременным нажатием на КБ или КВТ (в зависимости от типа АРС).

При неэффективном торможении (только по команде от АРС!) хотя бы одного вагона – через 3 или 5 с. (в зависимости от скорости движения) сработает ЭПВ, что приведёт к разрядке тормозной магистрали поезда экстренным темпом, т.е., к полной остановке поезда. Дальнейшее движение будет возможно только после переключения устройств АРС установленным порядком (будет рассмотрено далее).
