Основные сведения. Защитные средства от поражения электрическим током

Защитные средства от поражения электрическим током

Правила техники безопасности при работе на высоте

При замене ламп в светильниках на мачтах, в навигационных* и сигнальных*** фонарях надо работать на высоте. Если на судне есть кадет-электромеханик, эту работу поручают именно ему (иди, ты молодой, здоровый).

Перед выполнением работ на высоте необходимо:

1. отключить питание на светильники или фонари.

Если в питающей цепи есть предохранители, их надо удалить. Если в питающей сети есть автоматический выключатель, снять его переднюю крышку и удалить рукоятку привода автомата, затем крышку поставить на место и закрепить;

2. получить специальный инструктаж и расписаться в судовом «Журнале регистра-

ции инструктажей»;

3. получить страховочный пояс и проверить на нем наличие номера и даты очеред-

ного испытания. Если дата просрочена, заменить пояс другим. Если таких поясов нет, от-

казаться от работы на высоте;

4. получить рабочую сумку с лампами и, при необходимости, с инструментами***;

5. соблюдая осторожность (главное – не торопиться), подняться на мачту, зафик-

сировать свое положение наверху и приступить к работе.

Внизу обязательно должен находиться страхующий член экипажа, который, при

необходимости, обязан оказать помощь работающему на высоте.

___________________________

* Всего навигационных огней – 5 (на мачтах - передний и задний топовые, на мо-

стике - отличительные левого и правого борта, на корме - гакобортный)

**Сигнальные – специальные фонари, включаемые в особых обстоятельствах, на-

пример, «Не могу управляться», «Принимаю огнеопасный груз» и т.п.

*** В сумку положить плоскогубцы, которые могут понадобиться, чтобы вывер-

нуть из патрона «закипевшую» от ржавчины лампу.

Такую лампу сначала надо разбить плоскогубцами, а затем вывернуть, захватив плоскогубцами за торчащий стеклянный стержень-стояк цоколя.

Если не получится, разбить цоколь, удалить из него остатки стекла. Затем вставить в него плоскогубцы и, раздвинув рукоятки, вывернуть цоколь из патрона.

Защитными средствами называются приборы, аппараты, пере­носные приспособле-

ния и устройства, служащие для защиты пер­сонала, работающего на электроустановках, от поражения электри­ческим током, воздействия электрической дуги и продуктов ее горе

ния.

По своему назначению все защитные средства условно можно разделить на изоли-

рующие, ограждающие и вспомогательные.

Изолирующие средства служат для изоляции человека от токоведущих частей элект

рооборудования, находящихся под напряже­нием, а также для изоляции человека от палуб или переборок (рис. 10.4).

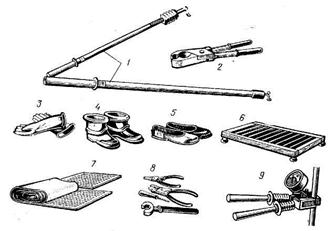

Рис. 10.4. Защитные средства для эксплуатации электроустановок:

1 - изолирующие штанги; 2 - изолирующие клещи; 3 - диэлектрические перчатки;

4 - диэлектрические боты; 5 - диэлектрические галоши; 6 - изолирующая подставка;

7 - резиновые коврики и дорожки; 8 - инстру­мент с изолированными рукоятками; 9 – токо

коизмерительные клещи

К изолирующим средствам также относят указатели высокого и низкого напряже-

ния (рис. 10.5).

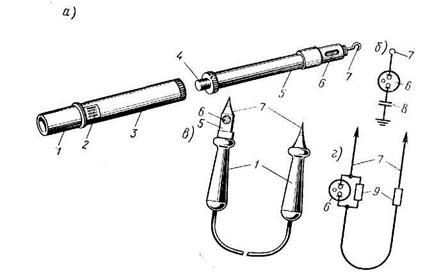

Рис. 10.5. Устройство и принципиальные схемы указателя высокого напряжения УВН-80 (а, б) и токоискателя низкого напряжения ТИ-2 (в, г):

1 - рукоятка; 2 - штамп с датой следующего испытания; 3 - изолирую­щая часть;

4 - винтовой металлический разъем; 5 - рабочая часть; 6 - сигнальная лампа; 7 – металли-

ческий щуп; 8 - конденсатор; 9 – резистор.

К ограждающим защитным средствам относятся переносные ограждения в виде барьеров, щитов и клеток, ограждающих пере­мещение ремонтного персонала вблизи не-

отключенных токоведущих частей. Сюда можно отнести временные переносные зазем-

ления.

К вспомогательным защитным средствам относятся средства, служащие для защи

ты электротехнического персонала от падения с высоты (предохранительные пояса, стра

хующие канаты) для безопасного подъема на высоту и для защиты от световых, тепло­вых, механических или химических воздействий электрического тока (защитные очки, протии

вогазы, брезентовые или резиновые рукавицы, фартуки, специальные костюмы и др.).

Все изолирующие защитные средства делят на основные и до­полнительные.

Основными называются такие защитные средства, изоляция которых надежно выдерживает рабочее напряжение электроустано­вок и при помощи которых можно касаться токоведущих частей, находящихся под напряжением. Для установок напряжением до 1000 В - это диэлектрические перчатки, инструмент с изолирован­ными рукоятками, указатели напряжения, изолирующие клещи.

Дополнительными защитнымисредствами называются средства, которые сами по себе не могут обеспечить безопасность от пораже­ния током. Они служат для защиты от напряжения соприкоснове­ния, шагового напряжения, для защиты от воздействия электриче­ской дуги.

Для установок напряжением до 1000 В - это диэлектрические галоши, диэлектриче-

ские резиновые коврики, изолирующие под­ставки.

§10.9. Нормы и сроки электрических испытаний защитных средств*

Нормы и сроки электрических испытаний защитных средств устанавливаются «Правилами техники безопасности на судах морского флота» (табл. 10-1).

Таблица 10-1

Нормы и сроки электрических испытаний защитных средств

Защитные средства	Напряжение электроуста- новки	Испытательное напряжение, кВ	Периодичность испытаний	Периодичность осмотров
Клещи изо- лирующие	До 1000 В		1 раз в 2 года	1 раз в год
Клещи то- коизмери- тельные	До 10 кВ	Трёхкратное линейное, но не менее 40 кВ	1 раз в год	1 раз в 6 мес.
Клещи токо- Измеритель- ные	До 600 В		1 раз в год	1 раз в 6 мес.
Указатели напряжения	До 500 В		1 раз в год	Перед работой
Инструмент с изолирую- щими ручками	До 1000 В		1 раз в год	Перед работой
Перчатки резиновые диэлектри- ческие	До 1000 В	2,5	1 раз в 6 мес.	Перед работой
Перчатки резиновые диэлектри- ческие	Свыше 1000 В		1 раз в 6 мес.	Перед работой
Боты резиновые диэлектри- ческие	Для всех напряже- ний		1 раз в 3 года	1 раз в 6 мес.
Галоши резиновые диэлектри- ческие	До 1000 В	3,5	1 раз в 6 мес.	1 раз в 6 мес.
Коврики диэлектри- ческие	До 1000 В		1 раз в 2 года	1 раз в год
Коврики диэлектри- ческие	Свыше 1000 В		1 раз в 2 года	1 раз в год
Подставки изолирую- щие	До 10 кВ	-	-	1 раз в 2 года
Накладки изолирую- щие жёсткие	До 10 кВ		1 раз в год	1 раз в год
Накладки изолирую- щие резиновые	До 1000 В	3,5	1 раз в 3 года	1 раз в год
Колпаки резиновые	До 10 кВ		1 раз в 3 года	1 раз в год

Осмотры каждого защитного средства необходимо проводить перед использовани-

ем, но не реже сроков, указанных в графе периодических осмотров.

_____________________________________

* Для судов под флагом Украины. На судах «под флагом» надо использовать указания, инструкции и пр. судовладельца (судоходной компании)

§10.10. Освидетельствование электроустановок

Правила классификации и постройки морских судов (Правила Регистра) преду-

сматривают 3 вида освидетельствования СЭО:

1. ежегодное;

2. очередное;

3. внеочередное.

При ежегодном освидетельствовании производится измерение сопротивления изо

ляции кабельной сети, электрических механизмов и устройств ответственного назначения.

При очередном освидетельствовании производится измерение сопротивления изо

ляции всей кабельной сети и всех стационарно установленных электрических механизмов и уст­ройств.

Кроме того, электрические механизмы подвергаются испытаниям на холостом ходу

и в работе под нагрузкой.

Испытание и работа на холостом ходу выполняется после подключения к питаю-

щей сети. При этом проверяют работу всех частей электрического оборудования и после

довательность управления, в особенности элементов аварийного отключения.

Испытание в работе под нагрузкой производится при номинальных параметрах. Про­веряется температура, превышение параметров; проверяется, чтобы отключе

ние не было опасным и не привело к поломкам. Обязательно проверяются элементы ава

рийного отклю­чения под нагрузкой.

Внеочередное освидетельствовании производится после устранений серьезных повреждений электрооборудования, например, разрыва кабеля, сгорания обмотки статора

генератора и т.п.

После проведения каждого из видов освидетельствования представитель Регистра,

проводивший освидетельствование, выдает администрации судна (капитан) сертификат

(Акт проверки СЭО), в котором содержатся результаты проверки.

Если при проверке выяснились недостатки, которые не могут быть устранены не

медленно, то в сертификат вносятся замечания по устранению недостатков с обязатель-

ным указанием срока их устранения.
