Дополнительные меры пожарной безопасности на нефтеналивных судах

На нефтеналивных судах, помимо обычных защитных заземлений, применяют за-

земление корпуса судна, т. е. электрическое соединение корпуса с заземлением на берегу или с корпусом другого судна.

После постановки судна к причалу заземляющий кабель подают на берег и надежно соединяют с береговым трубопроводом. Затем включают рубильник в цепи заземляющего кабеля, тем самым уравнивая потенциалы корпуса судна и берегового трубопровода.

Отключают заземляющий кабель в обратном порядке, т.е. сначала отсоединяют фланцы трубопроводов, и только затем выключают рубильник.

Таким образом, соединение и отсоединение трубопроводов проводятся при зазем-

ленном корпусе судна, что позволяет избежать искрообразования между фланцами обоих трубопроводов в момент их соединения или разделения вследствие разности потенциалов берегового трубопровода и корпуса судна.

Судовому электромеханику (и кадету) приходится выполнять разного рода рабо-

ты, как связанные непосредственно с эксплуатацией электрооборудования, так и иные дру

гие.

Поэтому знание предупредительных и разъясняющих знаков, а также разного рода условных обозначений так же обязательно для него как и знание закона Ома.

Ниже приводятся предупредительные знаки и условные обозначения средств инди-

видуальной защиты.

Рис. 10.6. Предупредительные знаки:

1 – разъедающее вещество (кислота, щелочь и т.п.); 2 – опасность поражения электрическим током; 3 – взрывоопасное вещество; 4 – воспламеняющееся вещество;

5 – радиоактивное вещество; 6 – отравляющее вещество

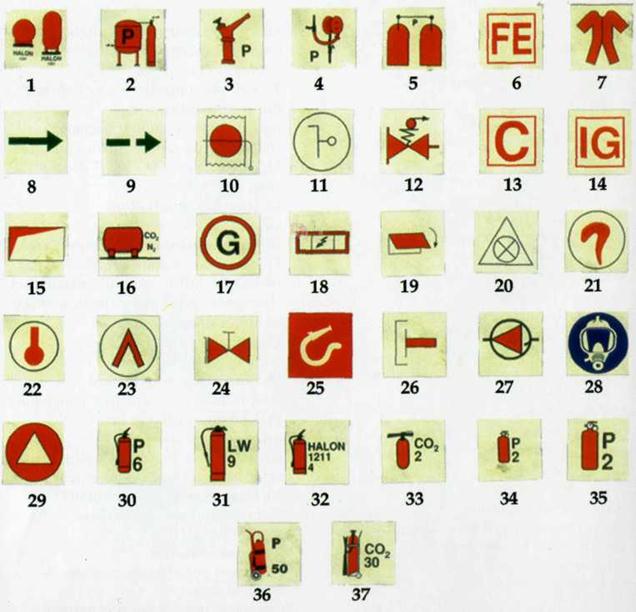

Рис. 10.7. Знаки пожарных систем:

1 - баллоны с Хладоном 1301, расположенные в защищенном месте; 2 - установка пожаротушения порошковым огнетушителем; 3 - лафетный ствол для порошка; 4 – шланг

для порошка с ручным стволом- пистолетом; 5 - станция пожаротушения порошком; 6 -

- шкаф со снаряжением для пожарного; 7 - шкаф с дополнительной защитной одеждой;

8 - основные пути эвакуации; 9 - дополнительные пути эвакуации; 10 - противопожарные заслонки в вентиляционных каналах; 11 - световые люки с дистанционным управлением;

12 - клапаны топливной и масляной системы с дистанционным управлением; 13 - пост управления; 14 - установка инертного газа; 15 - трубопровод высокократной пены; 16 –

- цистерна установки углекислотного/азотного пожаротушения; 17 - аварийный генератор

18 - аварийный распределительный щит; 19 - наружные закрытия приемных и выпускных отверстий вентиляции; 20 - Дистанционное отключение вентиляции; 21 - дымовой пожар-

ный извещатель; 22 - тепловой пожарный извещатель; 23 – температурный пожарный извещатель; 24 - водопожарная магистраль с пожарными клапанами; 25 - рукавичный ящик с комбинированным струйным/разбрызгивающим пожарным стволом; 26 – между-

народное береговое соединение; 27 - аварийный пожарный насос; 28 - шкаф с дополни-

тельными дыхательными аппаратами; 29 – газоанализатор; 30-35 - переносные огнетуши-

тели; 36-37 - подвижные огнетушители

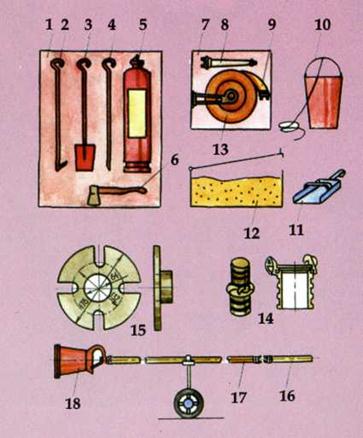

Рис. 10.8. Противопожарное снаряжение:

1 - щит противопожарного снабжения; 2 - пожарный багор; 3 - совок для разбра-

сывания песка; 4 – пожарный лом; 5 – огнетушитель; 6 – пожарный топор; 7 - стеллаж для шланга; 8 - пожарный ствол ручной; 9 – пожарный шланг; 10 - пожарное ведро со штер-

том (для набирания воды); 11 - совок для разбрасывания песка; 12 - металический ящик с песком; 13 - вьюшка для шланга; 14 - соединительная муфта шланга (гайка Рота); 15 –

- переходное соединение международного образца для приема воды с берега; 16 - шланг системы пенотушения; 17 - пенослив-удлинитель; 18 - пеногенератор
