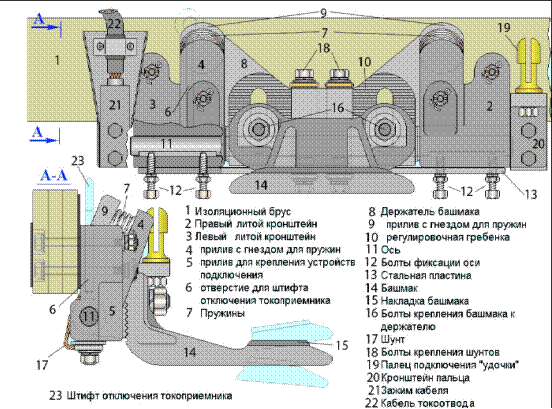

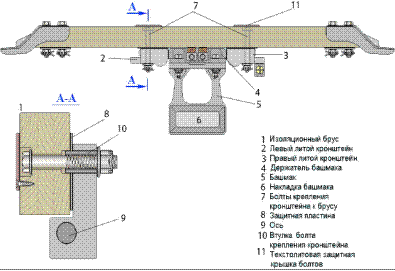

Токоприемник ТР3 состоит из левого и правого стальных литых кронштейнов, между которыми расположен подпружиненный держатель башмака, установленный на оси. Ось закреплена одним концом в левом кронштейне, а другим – в правом. Снизу кронштейны соединены стальной пластиной. Пластина и держатель башмака связаны между собой электрически двумя гибкими медными соединениями – шунтами.
Кронштейны имеют приливы с гнездами для пружин. На одном из кронштейнов имеется прилив для крепления кронштейна с пальцем, на который в депо надевают втулку подвижного кабеля – «удочку». На другом кронштейне расположен зажим силового кабеля.
Для фиксации башмака в отжатом от контактного рельса положении (крайнее нижнее положение) применяют штырь, который вставляют сверху в отверстие в левом кронштейне.
