Коэффициенты для высокочастотных, полосовых и
Фильтр – частотно избирательная цепь. Область частот, в которой фильтр пропускает сигнал, называют полосой пропускания, а область частот, в которой ослабление входного сигнала велико – полосой задержки. В зависимости от взаимного расположения полосы пропускания и полосы задерживания различают следующие виды фильтров:
а) фильтр низких частот – ФНЧ б) фильтр верхних частот – ФВЧ
в) полосовой фильтр – ПФ г) режекторный (заграждающий) фильтр – РФ
Рис 1. Виды фильтров.
Отклонение реальной АЧХ фильтра от желаемой в полосе пропускания называют неравномерностью АЧХ. Закон изменения в переходной области обычно не задается, а коэффициент передачи в полосе пропускания равен 1.
При проектировании фильтров неравномерность в полосе пропускания
и затухание в полосе задерживания
задают в логарифмическом масштабе (децибелах):
,
,
. (1)
где ∆ - допуск на отклонение АЧХ от желаемого вида в полосе пропускания
|
|
|
H 1 – коэффициент???????? в полосе пропускания (H 1 =1)
H 2 - коэффициент затухания в полосе задерживания

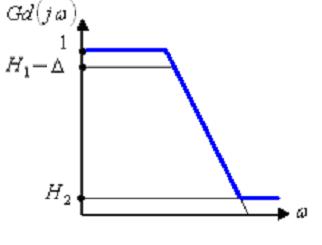

Рис 2. Требования к АЧХ
