Общий подход к решению проблем может быть представлен как цикл.

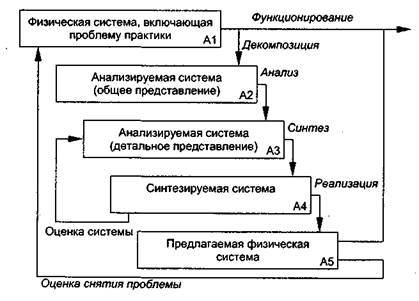

Рис. — Общий подход к решению проблем
При этом в процессе функционирования реальной системы выявляется проблема практики как несоответствие существующего положения дел требуемому. Для решения проблемы проводится системное исследование (декомпозиция, анализ и синтез) системы, снимающее проблему. В ходе синтеза осуществляется оценка анализируемой и синтезируемой систем. Реализация синтезированной системы в виде предлагаемой физической системы позволяет провести оценку степени снятия проблемы практики и принять решение на функционирование модернизированной (новой) реальной системы.
При таком представлении становится очевидным еще один аспект определения системы: система есть средство решения проблем.
Основные задачи системного анализа могут быть представлены в виде трехуровневого дерева функций.

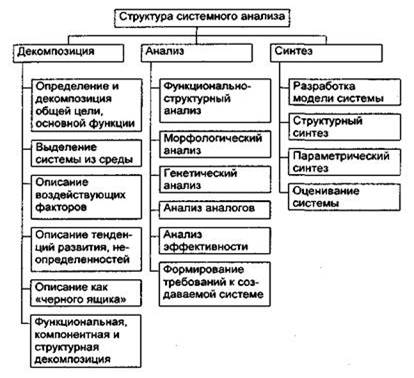

Рис. — Основные задачи системного анализа
На этапе декомпозиции, обеспечивающем общее представление системы, осуществляются:
1.Определение и декомпозиция общей цели исследования и основной функции системы как ограничение траектории в пространстве состояний системы или в области допустимых ситуаций. Наиболее часто декомпозиция проводится путем построения дерева целей и дерева функций.
2.Выделение системы из среды (разделение на систему/«несистему») по критерию участия каждого рассматриваемого элемента в процессе, приводящем к результату на основе рассмотрения системы как составной части надсистемы.
3.Описание воздействующих факторов.
4.Описание тенденций развития, неопределенностей разного рода.
5.Описание системы как «черного ящика».
6.Функциональная (по функциям), компонентная (по виду элементов) и структурная (по виду отношений между элементами) декомпозиции системы.
Глубина декомпозиции ограничивается. Декомпозиция должна прекращаться, если необходимо изменить уровень абстракции — представить элемент как подсистему. Если при декомпозиции выясняется, что модель начинает описывать внутренний алгоритм функционирования элемента вместо закона его функционирования в виде «черного ящика», то в этом случае произошло изменение уровня абстракции. Это означает выход за пределы цели исследования системы и, следовательно, вызывает прекращение декомпозиции.
В автоматизированных методиках типичной является декомпозиция модели на глубину 5-6 уровней. На такую глубину декомпозируется обычно одна из подсистем. Функции, которые требуют такого уровня детализации, часто очень важны, и их детальное описание дает ключ к секретам работы всей системы.
В общей теории систем доказано, что большинство систем могут быть декомпозированы на базовые представления подсистем. К ним относят: последовательное (каскадное) соединение элементов, параллельное соединение элементов, соединение с помощью обратной связи.
Проблема проведения декомпозиции состоит в том, что в сложных системах отсутствует однозначное соответствие между законом функционирования подсистем и алгоритмом, его реализации. Поэтому осуществляется формирование нескольких вариантов (или одного варианта, если система отображена в виде иерархической структуры) декомпозиции системы.
Рассмотрим некоторые наиболее часто применяемые стратегии декомпозиции.
Функциональная декомпозиция. Декомпозиция базируется на анализе функций системы. При этом ставится вопрос что делает система, независимо от того, как она работает. Основанием разбиения на функциональные подсистемы служит общность функций, выполняемых группами элементов.
Декомпозиция по жизненному циклу. Признак выделения подсистем — изменение закона функционирования подсистем на разных этапах цикла существования системы «от рождения до гибели». Рекомендуется применять эту стратегию, когда целью системы является оптимизация процессов и когда можно определить последовательные стадии преобразования входов в выходы.
Декомпозиция по физическому процессу. Признак выделения подсистем — шаги выполнения алгоритма функционирования подсистемы, стадии смены состояний. Хотя эта стратегия полезна при описании существующих процессов, результатом ее часто может стать слишком последовательное описание системы, которое не будет в полной мере учитывать ограничения, диктуемые функциями друг другу. При этом может оказаться скрытой последовательность управления. Применять эту стратегию следует, только если целью модели является описание физического процесса как такового.
Декомпозиция по подсистемам (структурная декомпозиция). Признак выделения подсистем — сильная связь между элементами по одному из типов отношений (связей), существующих в системе (информационных, логических, иерархических, энергетических и т.п.). Силу связи, например, по информации можно оценить коэффициентом информационной взаимосвязи подсистем k = N / N0, где N — количество взаимоиспользуемых информационных массивов в подсистемах, N0 — общее количество информационных массивов. Для описания всей системы должна быть построена составная модель, объединяющая все отдельные модели. Рекомендуется использовать разложение на подсистемы, только когда такое разделение на основные части системы не изменяется. Нестабильность границ подсистем быстро обесценит как отдельные модели, так и их объединение.
На этапе анализа, обеспечивающем формирование детального представления системы, осуществляются:
1.Функционально-структурный анализ существующей системы, позволяющий сформулировать требования к создаваемой системе. Он включает уточнение состава и законов функционирования элементов, алгоритмов функционирования и взаимовлияний подсистем, разделение управляемых и неуправляемых характеристик, задание пространства состояний Z, задание параметрического пространства Т, в котором задано поведение системы, анализ целостности системы, формулирование требований к создаваемой системе.
2.Морфологический анализ — анализ взаимосвязи компонентов.
3.Генетический анализ — анализ предыстории, причин развития ситуации, имеющихся тенденций, построение прогнозов.
4.Анализ аналогов.
5.Анализ эффективности (по результативности, ресурсоемкости, оперативности). Он включает выбор шкалы измерения, формирование показателей эффективности, обоснование и формирование критериев эффективности, непосредственно оценивание и анализ полученных оценок.
6.Формирование требований к создаваемой системе, включая выбор критериев оценки и ограничений.
Этап синтеза системы, решающей проблему, представлен в виде упрощенной функциональной диаграммы на рисунке. На этом этапе осуществляются:
1.Разработка модели требуемой системы (выбор математического аппарата, моделирование, оценка модели по критериям адекватности, простоты, соответствия между точностью и сложностью, баланса погрешностей, многовариантности реализаций, блочности построения).
2.Синтез альтернативных структур системы, снимающей проблему.
3.Синтез параметров системы, снимающей проблему.
4.Оценивание вариантов синтезированной системы (обоснование схемы оценивания, реализация модели, проведение эксперимента по оценке, обработка результатов оценивания, анализ результатов, выбор наилучшего варианта).

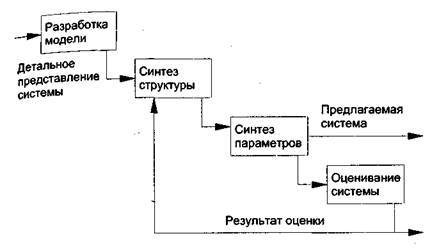

Рис. — Упрощенная функциональная диаграмма этапа синтеза системы, решающей проблему
Оценка степени снятия проблемы проводится при завершении системного анализа.
Наиболее сложными в исполнении являются этапы декомпозиции и анализа. Это связано с высокой степенью неопределенности, которую требуется преодолеть в ходе исследования.
Рассмотрим процесс формирования общего и детального представления системы, включающий девять основных стадий.
