Литье смолы. Метод RTM

Лекция 17

Этот метод используется для получения изделий, поверхности которых должны иметь декоративный внешний вид и точность размеров, выше, чем можно достичь при формовании в открытой форме ручной выкладкой или напылением

По данному методу сухой армированный материал в виде стекломата или ткани, выкла­дывают в форму, разогревают её и под давлением всасывают связующее таким образом, что­бы полностью пропитать им находящийся в ней наполнитель

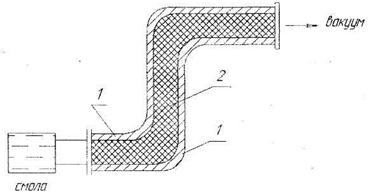

Метод RTM

1 - форма

2 - наполнитель

Связующее впрыскивают в нижнюю точку с тем, чтобы при поднятии вверх оно вытес­нило воздух по краям изделия и вентиляционных каналах, когда две полу формы соединяют­ся армированный материал частично сжимается и хотя воздух может выходить течение свя­зующего затрудняется, часто для удаления воздуха применяется вакуум, а связующее пода­ется при небольшим напором. После заполнения формы её нагревают до температуры от­верждения с помощью встроенных в форму нагревателей.

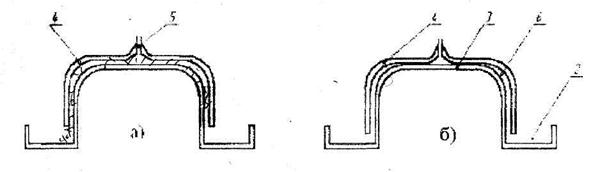

Схема формования вакуумного всасывания:

а - перед формованием;

б - после формования.

1 - стекловолокнистый наполнитель (сухой)

2 - смола

3 - нижняя позитивная форма

4 - верхняя негативная форма

5 - патрубок

6 - отформованное изделие.
