Изопараметрические процессы изменения

состояния водяного пара в pv -, Ts - и hs - диаграммах

Рассмотрим примеры решения конкретных термодинамических задач при помощи этих диаграмм, приведенных на рис. 2.4 – 2.7. Для общности рассуждений предположим, что начало и конец исследуемых процессов лежат в различных зонах (в двухфазной зоне и зоне перегретого пара).

1. Изохорный процесс. v = const, dv = 0, приведен на рис. 2.4.

Необходимо исследовать процесс 1-2.

Дано: р₁, v₁, р₂, (v₂=v₁).

Необходимо найти: Т₁, x₁, Т₂, s₁, s₂, h₁, h₂, u₁, u₂, l_1-2, q_1-2.

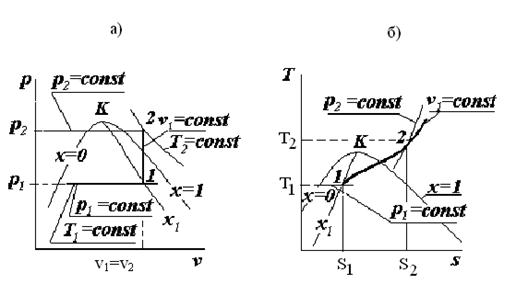

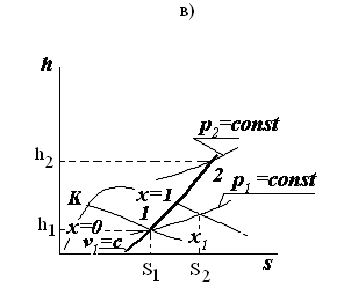

Рис. 2.4
