Клиноременная передача

Клиновый ремень представляет собой трапецию с углом профиля 40˚.

По конструкции клиновые ремни бывают:

- кордтканевые (а) и кордшнуровые (б) (рисунок 6.6)

Рисунок 6.6 – Разрезы клиновых ремней

В кордтканевых ремнях корд состоит из нескольких рядов вискозной капроновой или лавсановой ткани, расположенных в зоне нейтрального слоя ремня, вулканизированной в резину.

В кордшнуровых ремнях корд состоит из одного ряда толстых крученных амидных шнуров. Эти ремни более гибки, но менее долговечны. Их применяют при шкивах малых размеров. В зависимости от отношения ширины сочетания b₀ и высоте h клиновые ремни изготавливают:

- нормального сечения b₀ / h ≈1.6

- узкого сечения b₀ / h ≈1,2

Клиновых ремней нормального сечения семь. Они обозначаются буквами: О, А, Б, В, Г, Д, Е. Их применяют при [ V ] < 25 м/с.

Ремней узкого сечения – четыре: УО, УА, УБ, УВ. У них корд повышенной прочности, поэтому их применяют при [ V ] < 40 м/с. Тяговая способность ремней узкого сечения в 1,5-2 раза выше, чем у ремней нормального сечения.

Для подбора клиновых ремней пользуются специальными таблицами ГОСТа, где указывается тип ремня, обозначение, размеры, площадь сечения, расчетная длина.

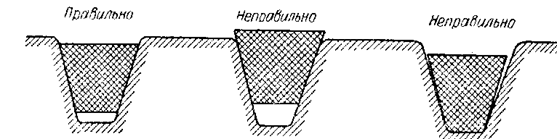

Правильно установленный ремень должен плотно прилегать боковыми гранями к желобу шкива, не вырываясь за пределы шкива и не касаясь дна. (рисунок 6.7).

Рисунок 6.7 – Установка ремня

Для передачи больших мощностей вместо одного ремня применяют сразу несколько (до 8-12) ремней или поликлиновые ремни (плоские ремни с продольными клинами). Поликлиновые ремни бывают трех сечений, обозначаемых буквами: К, Л, и М..

Поликлиновые ремни сочетают достоинства плоских и клиновых ремней. Обладают высокой гибкостью, могут работать при [ V ]= 40м/с. При одинаковой мощности ширина шкивов для поликлиновых ремней в 1,5-2 раза меньше ширины шкивов с клиновыми ремнями. Малая высота снимает уровень колебания.

Расчет передач с клиновыми и поликлиновыми ремнями ведется из условий тяговой способности и долговечности, как и для плоскоременной передачи.

Шкивы ременных передач изготавливают из чугуна марки С 415 при [ V ]=30 м/с или из стали при [ V ]=60 м/с. Расчетные диаметры шкивов по ТОСТУ от 63 до 2000 мм.
