Наиболее часто применяется способ, основанный на низкочастотной фильтрации электрокардиосигнала. Для этого используются фильтры,частотные характеристики которых имеют нуль на частоте сетевой помехи. Результаты использования фильтра нижних частот для устранения сетевой наводки представлены на рисунке 11.7. Как видно, фильтрация является эффективным методом устранения сетевой помехи, ЭКС после фильтрации практически не отличается от сигнала без помехи.

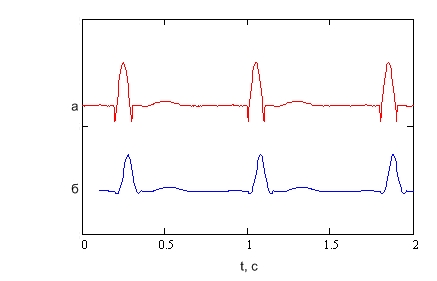

а – «чистый» электрокардиосигнал; б – электрокардиосигнал после ФНЧ
Рисунок 11.7 – Результаты устранения сетевой помехи фильтром нижних частот
Недостатком данного способа является то, что вместе с аддитивной помехой от промышленной сети питания из смеси электрокардиосигнала и помехи удаляется часть спектральных составляющих электрокардиосигнала в высокочастотной части спектра. Это приводит к искажению формы полезного сигнала на выходе фильтра, что может повлиять на результаты анализа ЭКС.
В качестве примера воздействия фильтра нижних частот на электрокардиосигнал можно представить сглаживание расщепленного R зубца, который является свидетельством блокады левой ножки предсердно-желудочкового пучка Гиса.
