Характеристики ВЗД

Рис. 16.6. Гибкий вал ВЗД

Опыт эксплуатации двигателей в наклонно направленном и горизонтальном бурении выявил недостаточную стойкость гибких валов при углах перекоса секций более 1°30'. В связи с этим в последних конструкциях двигатели типа ДГ стали оснащать шарнирно-торсионными соединениями.

Характеристики ВЗД необходимы для выбора оптимальных параметров режима бурения и поддержания их в процессе долбления, а также для определения путей дальнейшего совершенствования конструкций ВЗД и технологии бурения с их использованием.

В последнее время внимание к характеристикам ВЗД все более повышается. Это связано с внедрением регулируемых приводов буровых насосов, для эффективного использования которых знание характеристик гидромашины становится непременным условием; распространением новых технологий (наклонно направленное и горизонтальное бурение, бурение с использованием непрерывных труб), особенно чувствительных к изменению режимов работы ВЗД.

Современные программы бурения ведущих зарубежных фирм предусматривают стендовые испытания каждого гидродвигателя с целью получения их фактических характеристик. Несмотря на дополнительные затраты, это позволяет наиболее эффективно использовать ВЗД, в частности, косвенно по давлению на стояке контролировать нагрузку на долото, что в конечном счете приводит к улучшению технико-экономических показателей процесса бурения. В России стендовые испытания также стали проводить заводы - изготовители двигателей.

В общем случае различают статические и динамические характеристики ВЗД.

Статические характеристики отражают зависимость между переменными гидродвигателя в установившихся режимах.

Динамические характеристики определяют соответствующие зависимости в неустановившихся режимах и обусловливаются инерционностью происходящих процессов. К динамическим относятся и пусковые характеристики гидродвигателя.

Статические характеристики ВЗД можно условно классифицировать как стендовые и нагрузочные. Стендовые характеристики (как функции от крутящего момента) определяются в результате испытаний гидродвигателя. Нагрузочные характеристики (как функции от осевой нагрузки) чаще всего рассчитываются по стендовым для конкретных условий бурения.

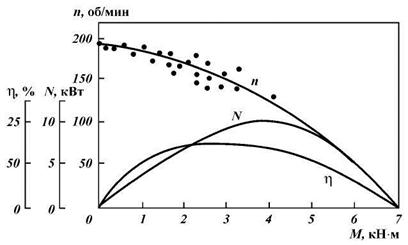

Типичные стендовые характеристики винтового двигателя представлены на рис. 16.7. По мере роста момента М перепад давления р увеличивается практически линейно, а частота вращения п снижается вначале незначительно, а при приближении к тормозному режиму - резко. Кривые мощности N и общего КПД η имеют экстремальный характер.

Различают четыре основных режима: холостой (М = 0); оптимальный, максимален КПД); экстремальный, когда максимальна мощность и тормозной (п = 0).

Рабочий режим ВЗД принимается соответствующим экстремальному (паспортные данные двигателя приводятся для данного режима) или режиму максимально допустимого перепада давлений (ограниченного объемным КПД или контактными напряжениями в паре). Некоторые фирмы в своих каталогах приводят конкретные значения допускаемого р.

Оптимальный режим смещен влево по отношению к экстремальному, т.е. наступает при меньших значениях крутящего момента. Как правило, экстремальный режим, соответствующий условиям наиболее эффективного разрушения горных пород, расположен рядом с границей зоны устойчивой работы ВЗД, при достижении которой дальнейшее увеличение нагрузки приводит к торможению двигателя.
