В- Частотные искажения и частотная характеристика. Диапазон частот


В процессе усиления устройство не должно изменять формы кривой сигнала. Однако по разным причи­нам форма кривой колебаний на выходе усилителя может отличаться от формы кривой на входе, т.е. усилитель вносит искажения сигнала. При воспроизведении звука эти искажения влияют на его тембр и час­тоту, в телевизионных устройствах искажается изображение и т.д.

В зависимости от причины появления искажений их делят на линейные (частотны и фазовые, обусловленные реактивными элементами сопротивлениями) и нелинейные.

Вносимые усилителем частотные искажения оценивают по ампли­тудно-частотной характеристике (АЧХ).

Амплитудно-частотной характеристикой называется зависи­мость модуля коэффициента усиления от частоты. Для простоты её называют частотной характеристику. Она представляет собой графическое изображение зависимости коэффициента усиления от час­тоты входного сигнала. На оси ординат частотной характеристики откладывают значение коэффициента усиления в линейном масштабе, а на оси абсцисс - значение частоты входного сигнала в логарифмическом масштабе, так как диапазон частот входного сигнала часто оказывается очень широким.




На рисунке 1.5, а прямой линией 1 показана идеальная частотная характеристика усилителя, не вносящего частотных искажений; кри­вой 2 - реальная характеристика усилителя, ослабляющего (срезающего) нижние и верхние частоты заданного диапазона.

Количественно частотные искажения оцениваются коэффициентом частотных искажений М, который является отношением коэффициента усиления на средних частотах Кср. к коэффициенту усиления на за­данной частоте Kf.

M=Kcp/Kf. ( 1.18)

Рисунок 1.5 - Амплитудно - частотная характеристики усилителя ( АЧХ )

В усилителях звуковой частоты за среднюю частоту обычно прини­мают 400Гц или 1000 Гц.

Общий коэффициент частотных искажений многокаскадного уси­лителя равен произведению частотных искажений отдельных каскадов:

Мобщ.= M1 • М2 • М3 ·... ·Мп , ( 1.19)

Коэффициент частотных искажений может быть выражен также и в логарифмических единицах:


M[dБ] = 20·1gM , (1.20)

Для многокаскадного усилителя общий коэффициент частотных искажений в логарифмических единицах

Мобщ.[dБ]= М1[dБ]+M2[dB]+....+Mn(dВ). ( 1.21)

Рабочим диапазоном частот, или полосой пропускания, называется область частот от fH до fB в пределах, которой частотные искажения не превышает допустимой величины.

В области средних частот, коэффициент частотных искажений М=1, на других частотах, на которых усиление меньше, чем на средних, М>1 (спад частотной характеристики). На частотах подъёма частот­ной характеристики М<1.

Допустимая величина частотных искажений определяется назначением усилителя. Так, например, в усилителях звуковых частот высше­го класса М не должен превышать 2 дБ при частотах от 30 Гц до 20 кГц. Если к усилителю не предъявляются какие-либо специальные требования, то рабочий диапазон частот определяют на уровне 3 дБ., т.е. границами полосы пропускания являются частоты, на которых коэффициент усиления уменьшается не более чем в √2=l,41 раза.



г- Фазовая характеристика усилителя. Зависимость угла сдвига по фазе между выходным и входным напряжением усилителя от частоты называется фазово-частотные (ФЧХ) или фазовой Фазовые сдвиги в усилителе возникают в результате наличия в нем реактивных элементах (индуктивностей, ёмкостей).

В идеальном усилителе все составляющие независимо от частоты их сдвигаются на одно и то же время. При этом взаимное расположение синусоид различных частот не изменяется. Поэтому и форма выходного сигнала не изменяется. В этом случае фазовая характеристика, выражающая прямую пропорциональную зависимость угла фазового сдви­га φ от частоты f, представляет собой прямую линию 1, как показало на рисунке 1.6.

Рисунок 1.6- Фазовая характеристика усилителя

В реальном усилителе значение угла сдвига по фазе зависит от частоты. И составляющая сигнала, имеющие разные частоты, оказыва­ются сдвинутыми на разные углы. Это искажает форму сигнала на выходе.

Фазово-частотная характеристика реального усилителя на рисунке 1.6 показана 2. При положительных значениях угла сдвига фазы выходной сигнал опережает входной, при отрицательных - выходной сигнал отстаёт от входного. Искажения формы выходного сигнала, вызываемого различным фазовым сдвигом



различных по частоте составляющих сигнала, назы­ваются фазовыми искажениями.

В усилителях сигналов звуковой частоты фазовые искажения не учитываются, так как на слух они практически не воспринимаются.

д – Переходная характеристика. В усилителях импульс­ных сигналов форма выходного напряжения зависит от переходных процессов установления токов и напряжений в цепях, содержащих реактивные элементы. Для оценки линейных искажений, называемых в импульсных переходными, удобно пользоваться переходной харак­теристикой.

Переходной характеристикой усилителя называют зависимость мгновенного значения напряжения или тока на его выходе от време­ни Uвых= f(t) при подаче на вход единичного скачкообразного изме­нения напряжения или тока (единичной функции).

Наиболее часто на вход усилителя воздействует импульс прямо­угольной формы конечной длительности, как показано на рисунке 1.7

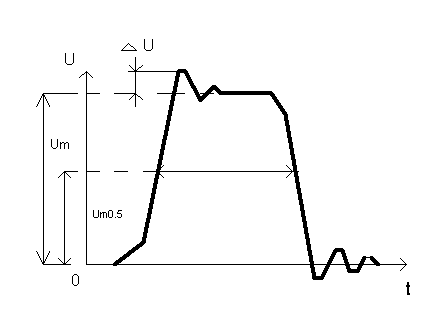

Рисунок 1.7 - Переходная характеристика усилителя

При подаче на вход усилителя прямоугольного импульса напряжение на выходе будет иметь искаженную форму на рисунке 1.7.

Переходные искажения разделяют на искажения фронта импуль­са и искажения плоской вершины импульса. Искажения фронта характеризуются:

- временем установления tyc . т.е. временем нарастания импульса от 0,1 Um до 0,9Uмакс;

- выбросом фронта импульса δ, определяемым отношением нап­ряжения выброса ?U к напряжению в установившемся режиме U.

Допустимая величина переходных искажений определяется назна­чением усилителя.

е – Нелинейные искажения. Нелинейные искажения вызывают изменения формы кривой сигнала, вызванные нелинейностью характеристик элементов схемы усилителя ( транзисторов, ламп, диодов, трансфор­маторов).

При нелинейных характеристиках нет прямой пропорциональности между током и напряжениями, вследствие чего при синусоидальном сигнале на входе, выходной сигнал получается несинусоидальным. Чем больше нелинейность используемого участка характеристики, т.е. больше отклонение её от прямой линии, тем сильнее искажается сиг­нал.

Появление нелинейных искажений в усилителях иллюстрируется графиком рисунок 1.8. При подаче синусоидального напряжения на базу транзистора в первый полупериод используется участок характеристики РБ, имею­щий большую крутизну; поэтому кривая тока имеет большую амплиту­ду. Во второй полупериод используется участок РА, крутизна которого уменьшается с уменьшением напряжения базы; поэтому кривая входно­го тока получается притупленной.

Получающуюся вследствие нелинейных искажений несинусоидаль­ную кривую выходного сигнала можно разложить гармонические сос­тавляющие, или иначе, гармоники.

Рисунок 1.8 - Искажения формы выходного сигнала

Общий уровень нелинейных искажений количественно оценивается коэффициентом нелинейных искажений (коэффициентом

гармоник):

Кг= (V U2m2+U2m3+U2m4) / Um1 , ( 1.22)

где - Um1,Um2,иUm3-амплитуды 1-й,2-й,3-й и т.д. гармоник выходного сигнала.

Практически имеют значение только вторая и третья гармоники, так они имеют наибольшую амплитуду сигнала, остальные гармоники имеют небольшие по величине амплитуды.

Ещё один вид нелинейных искажений обусловлен появлением в вы­ходном сигнале комбинационных частот, т.е. частот, получающихся как сумма или разность между любыми ( в т.ч. и первыми) гармоника­ми различных сигналов, присутствующих на входе усилителя. Такие искажения принято называть интермодуляционными искажениями. На практике имею значения интермодуляционные искажения второго и третьего порядков (если f1 и f2 - частоты, присутствующие на входе, то интермодуляционные искажения второго порядка обусловлены нали­чием на выходе усилителя сигналов с частотами f1± f2, а интермодуля­ционные искажения третьего порядка- с частотами 2f1±f2 и 2f2±f1).

Коэффициентом интермодуляции называется отношение мощности интермодуляционных составляющих на выходе усилителя к минимально возможной выходной мощности полезного сигнала, превыша­ющий уровень собственных шумов усилителя.

Нелинейный искажения на слух практически незаметны, если коэффициент гармоник не превышает 0,2... 0,3%.

В усилителях многоканальной связи линейность должна быть высокой, чтобы гармоники и комбинационные частоты не попадали из одного канала в другой, т.е. чтобы не было перекрёстных искажений. В таких усилителях нелинейность оценивается затуханием а или же, затуханием нелинейности второй а2 или а3 гармоник:

a =20lgUm1/(VU2m2+U2m3); a2=20·1gUm1/Um2, a3 = 20·1gUm1/Um3. ( 1.23)

ж- Коэффициент шума. Помехами называют посторонние, не связанные с сигналом и не зависящие от него напряжения на выходе включенного усилителя Помехи возникают в цепях усилителя по раз­ным причинам. Обычно их делят на тепловые шумы резисторов и про­водников, шумы усилительных элементов, шумы микрофонного эффек­та, фон переменного тока от источника электропитания и наводки от посторонних источников.

Тепловой шум активных сопротивлений создается хаотическим тепловым движением свободных электронов, которые можно рассматривать как ток, беспорядочно изменяющийся по величине и направле­нию при отсутствии внешнего напряжения.

Шумы усилительных элементов создаются из-за неравномерной эмиссии или инжекции носителей заряда, неравномерного распределе­ния тока между электродами, теплового шума и других причин, зависящих от свойств и физических процессов при работе усилительного элемента.

Шумы микрофонного эффекта возникают при механических воздействиях на элементы усилителя вибраций, звуковых волн, толчков, которые приводят к изменению расстояний между соединительными проводами во входных цепях или между электродами лампы и вызыва­ют изменения тока и появление на выходе напряжения шума. Транзисторы и печатный монтаж практически не обладают микрофонным эф­фектом; ему подвержены соединительные шланги, входные трансфор­маторы с пермаллоевым сердечником и монтаж, выполненный проводни­ками.

Помехи в виде фона переменного тока представляют собой колеба­ния с частотой, кратной частоте питающей сети ( 50, 100, 150Гц), и прослушиваются в громкоговорителе как гудение.

Наводками называют помехи, возникающие из-за наведения напряжения в цепях усилителя за счёт влияния внешних электрических и магнитных полей, токов утечки, гальванических связей.

Количественной оценкой шумовых свойств усилителя является коэффициент шума. Поэтому коэффициент шума определяется по формуле Кш=1+Рш.собст./(Рш.вх.·Кр), ( 1.24)

где- Рш.собст. - собственная мощность шумов (мощ­ность добавляемых в сигнал шумов);

Рш.вх.- мощность шумов на входе усилителя;
Кр - коэффициент усиления по мощности.

Коэффициент шума всегда больше единицы. Для нормального усиления напряжения сигнала должно превышать напряжение шума в 2..3 раза. Коэффициент Кш не определяет однозначно абсолютный уровень шумов на выходе. Поэтому для оценки усилителей высокого класса важным параметром является отношение сигнал / шум, пред­ставляющее собой отношение выходного напряжения сигнала (при номинальной выходной мощности усилителя Рн.ном.) к суммарно­му напряжению шумов на выходе. В усилителях высокого класса отношение сигнал/шум составляет 60... 100 дБ (1000 и более раз).

з – Амплитудная характеристика усилителя представляет собой зависимость установившегося значения выходного напряже­ния сигнал от входа. Так как коэффициент усиления идеального уси­лителя, постоянная величина, не зависящая от величины входного сиг­нала, то его амплитудная характеристика - прямая, проходящая через начало координат, под углом, определяемым коэффициентом усиления усилителя (пунктирная линия на рисунке 1.9).

Амплитудная характеристика реального усилителя не проходит через начало координат, а изгибается при малых входных напряжениях, пересекая вертикальную ось в точке Uп, так как в отсутствие входно­го сигнала выходное напряжение усилителя равно напряжению собственных шумов в его выходной цепи Uп.

Рисунок 1.9 - Амплитудная характеристика усилителя

При слишком больших входных напряжениях реальная амплитудная характеристика также расходится с идеальной, искривляясь из-за перегрузки усилительных элементов, содержащихся в схеме уси­лителя. Из рисунка 1.9 видно, что реальный усилитель может усили­вать подводимые к его входу сигналы с напряжением не ниже Uвх.мин., так как более слабые сигналы будут заглушаться напряжени­ем собственных шумов усилителя Uп и не выше Uвх.макс., иначе усилитель будет вносить большие нелинейные искажения.

Отношение Uвx.макс/ Uвx.мин. характеризуется диапазон напряжений сигнала, усиливаемых данных усилителем без чрезмерных помех и искажений, и называется динамическим диапазоном усилителя Dyс.

Dус. = 20lg(Uвх.макс./Uвх.мин.). ( 1.25)

Для того чтобы при усиления минимального и максимального сигна­лов не возникло чрезмерных искажений, динамический диапазон уси­лителя должен быть не меньше динамического диапазона сигнала. В тех случаях, когда это условие выполнить не удается, диапазон сигнала сжимают с помощью ручной или автоматической регулировки усиления. Динамический диапазон магнитной фонограммы 40-50 дБ, студийных микрофонов и магнитофонов высокого качества - 60 дБ.
