Таблица 3.2
Таблица 3.1
Результаты тестирования (ТЕСТ №1)
162 154 153 153 153 154 168 178 162 159 155 145 160 155 158 147 160 156 155 150 143 148 137 148 142 128 146 150 136 142 166 161 161 142 158 169 156 156 164 164 158 158 162 162 142 150 161 150 152 142 |
Существуют два способа графического представления выборки – гистограмма и полигон частот.
Табличное представление данных о результатах тестирования (ТЕСТ №1)
Номер интервала i | Границы интервала | Середина интервала xi * | Частоты интервала ni | Накопленные частоты ni | Относительные частоты ni / n | Накопленные относительные частоты ni / n |
124 – 132 | 0,02 | 0,02 | ||||
132 – 140 | 0,04 | 0,06 | ||||
140 – 148 | 0,18 | 0,24 | ||||
148 – 156 | 0,30 | 0,54 | ||||
156 – 164 | 0,34 | 0,88 | ||||
164 – 172 | 0,10 | 0,98 | ||||
172 – 180 | 0,02 | 1,00 |
■ Гистограмма частот группированной выборки – ступенчатая фигура, составленная из прямоугольников, построенных на интервалах группировки так, что основание каждого прямоугольника равно длине интервала группировки hi, а высота – bi = ni/hi (плотность частоты). Значит, площадь каждого прямоугольника равна частоте ni (i = 1,2,..., k), а площадь гистограммы частот равна объему выборки n. Аналогично строится гистограмма относительных частот группированной выборки. Ясно, что площадь гистограммы относительных частот равна единице.
|
|
В тех случаях, когда длина всех интервалов группировки (hi) одинакова, вид гистограммы не изменится, если по оси ординат откладывать не величины bi, а частоты интервалов ni.

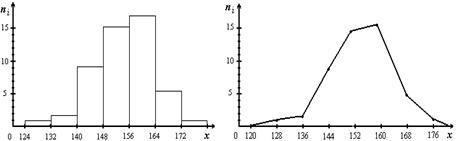

Пример 3.5. На рис. 3.5 представлена гистограмма распределения результатов тестирования (ТЕСТ №1), построенная по данным таблицы 3.2.
■ Полигон частот (греч. πολόγωνια – многоугольник, от слов πολό – много, γωνια – угол) группированной выборки – ломанная с вершинами в точках (xi*, ni), i=1, 2,..., k. Для получения полигона частот из построенной гистограммы нужно середины вершин прямоугольников, образующих гистограмму, соединить отрезками прямых.
Пример 3.6. Полигон частот для рассмотренного выше примера тестирования (ТЕСТ №1) (данные таблицы 3.2) представлен на рис. 3.6.
Гистограмма распределения Полигон частот
результатов тестирования (ТЕСТ №1). результатов тестирования (ТЕСТ №1).
Рис. 3.5 Рис. 3.6
