Зная теоремы отсчетов во временной и частотной области можно ввести понятие дискретного преобразовании Фурье (ДПФ), связывающего отсчеты сигналов во временной области с отсчетами сигнала в частотной области.

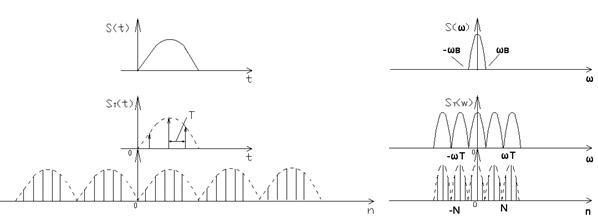

Пусть дискретный сигнал sт(t) получен путем временной дискретизации аналогового сигнала s(t), спектр которого ограничен частотой ωв=2πfв, причем T=π/ωв=1/2fв (теорема Котельникова), если аналоговый сигнал к тому же ограничен по длительности, то , N=1+2fвTc.
Применим теорему отсчетов для этого выражения:
, где
число слагаемых здесь конечно k=0; ±1; ±2;…. ±fвTc, то есть спектр ограниченный.
Известно, что спектральная характеристика дискретного сигнала периодически повторяется через N отрезков.
, k=0, 1, 2, …N-1.
В дискретном преобразовании Фурье принято обозначать спектральные коэффициенты таким образом:
, k=0, 1, 2, …N-1 – прямое дискретное преобразование Фурье (ДПФ).
Прямое ДПФ устанавливает связь между отсчетами сигналов в частотной области { S т(k)} и отсчетами сигналов во временной области {s(nT)}.
|
|
- обратное ДПФ.
Вывод: ДПФ устанавливает связь между дискретными отсчетами сигнала в частотной области и дискретными отсчетами сигнала во временной области, в отличии от обычного преобразования Фурье (между сигналом и спектром).
Применение ДПФ особенно удобно при вычислениях на цифровых вычислительных машинах.
