Частотные характеристики ОУ

Входное и выходное сопротивления ОУ.

Эти параметры ОУ определяются экспериментально.

Входное сопротивление R _вх усилителя определяется в эксперименте, в котором напряжение на вход усилителя от источника синусоидального источника подается через дополнительный резистор. Сопротивление этого резистора увеличивают до тех пор, пока амплитуда напряжения на выходе уменьшится в два раза. В этом случае сопротивление резистора равно входному сопротивлению.

Выходное сопротивление R _вых ОУ определяется в эксперименте, в котором последовательно с нагрузкой включается дополнительный резистор. При увеличении сопротивления этого резистора напряжение на нагрузке уменьшается. Оно уменьшится в два раза, когда сопротивление резистора равно выходному сопротивлению ОУ

Для ОУ массового применения

R_вх=10⁴…10⁷ Ом,

R_вых=10²…10³ Ом.

Так как ОУ построен как усилитель постоянного тока, то его частотные свойства определяется инерционными свойствами транзисторов и паразитными емкостными связями. Поэтому он характеризуется только верхней граничной частотой F _гр.

Амплитудно-частотная характеристика ОУ имеет участок постоянного коэффициента усиления, начиная с частоты, равной нулю. Далее имеется протяженный участок практически постоянного значения коэффициента усиления. С увеличением частоты коэффициент усиления уменьшается до нуля. Верхняя граничная частота усилителя определяется при снижении коэффициента усиления до 1.

Для схемы включения ОУ на рис.9.9. в demo9_4 получены частотные характеристики, приведенные на рис.9.10.

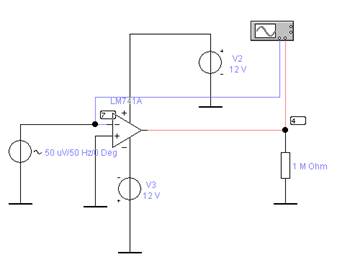

Рис.9.9. demo9_4. Схема опыта для снятия АЧХ ОУ.

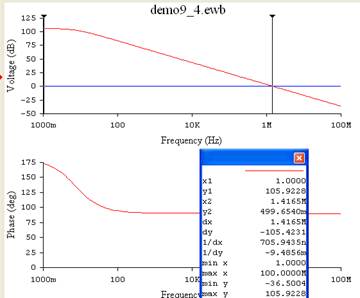

Рис.9.10. demo9_4. АЧХ для ОУ.

На рис.9.10. Амплитудно-частотная характеристика получена в виде зависимости отношения выходного и входного напряжений в децибеллах

K _U,ДЦБ= 20log(U _вых/ U _вх). При U _вых/ U _вх=1 K _U,ДЦБ= 0. На графике этой точке соответствует (x2) частота Fгр =1.42МГц.
