Ультразвуковая обработка материалов

Основана на использовании энергии ультрозвуковых колебаний частотой 22-44кГц.

Для возбуждения интенсивных ультрозвуковых колебаний применяют магнитострикционные и пьезокерамические преобразователи. При прохождении ультрозвука в жидкости содержащей мелкие частицы абразива (суспензия) возникают также колебания этих частиц с максимальной скоростью

V = 4* A* f, где А - амплитуда колебаний, f- частота колебаний.

Частицы производят микроудары по поверхности заготовки, выкалывая микрочастицы с ее поверхности. Так как таких ударов много, то образующиеся микрократеры сливаются и образуется единая обработанная поверхность.

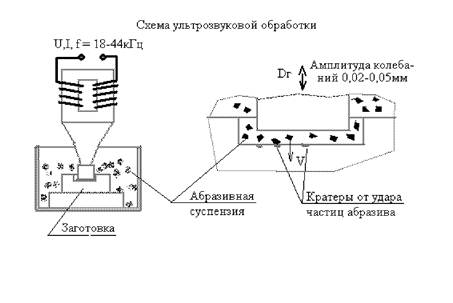

Рис.8.3

Интенсивность колебаний частиц абразива велика только в непосредственной близости от индентора-инструмента и обработка происходит, в основном, в зазоре между ним и заготовкой. Поэтому профиль колеблющегося индентора копируется (с некоторым небольшим зазором) на заготовке, позволяя обрабатывать поверхности сложной формы.

Обработка таким способом пластичных материалов либо невозможна, либо чрезвычайно неэффективна. Это связано с тем, что при ударе частиц абразива о поверхность не происходит хрупкого выкола, а только смятие материала, без его удаления. Поэтому инденторы - инструменты, для уменьшения их износа, целесообразно выполнять из пластичных материалов (стали).

Частицы абразива должны находиться в жидкой среде, так как только она способна передавать на них колебательные движения индентора. В качестве такой жидкости применяют воду, минеральные масла и т.д.

Таким методом можно обрабатывать хрупкие электропроводные и диэлектрические материалы любой твердости, применяя абразивный порошок ещё большей твердости. Можно обработать даже заготовки из самого твердого из известных веществ - алмаза. Суспензия при этом также будет содержать алмазный порошок и обработка возможна только из-за различной случайной ориентации частиц абразива в процессе обработки. Так как твердость кристаллических веществ различна по разным кристаллографическим направлениям, то поворачиваясь в процессе обработки (случайно) своими

более твердыми, чем заготовка, вершинами частицы производят выколы поверхности алмаза.

Метод применяется для обработки деталей из стекла, ситаллов, керамики, различных кристаллов, ферритов и др.
