Влияние внутреннего сопротивления источника сигнала на АЧХ контура

Предположим, что источник эдс имеет внутреннее сопротивление (рис. 15.5).

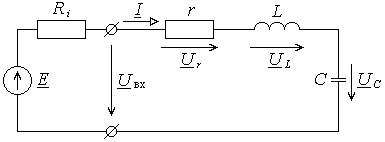

Рис. 15.5. К учёту внутреннего сопротивления источника эдс

Воспользуемся формулой (15.4), чтобы в дальнейшем выразить ток в контуре с учётом внутреннего сопротивления источника эдс:

Влияние внутреннего сопротивления источника эдс, во-первых, сказалось на уменьшении добротности контура, так как эквивалентная добротность меньше исходной .

Во-вторых, уменьшилась амплитуда тока при резонансе и, в-третьих, полоса пропускания контура стала шире:

Следовательно, свойства контура за счёт влияния внутреннего сопротивления источника эдс стали хуже.
