Одноэлементные двухполюсники

Одноэлементными пассивными двухполюсниками являются пассивные элементы электрических цепей, рассматриваемые каждый в отдельности: сопротивление, ёмкость и индуктивность. Одноэлементные двухполюсники характеризуются только входным сопротивлением или обратной ему величиной – входной проводимостью.

1. Сопротивление и проводимость (рис. 14.2, а)

от частоты не зависят и поэтому их амплитудно-частотные (рис. 14.2, б) и фазочастотные (рис. 14.2, в) характеристики представляют собой постоянные функции, а годографы – точки на действительной оси комплексной плоскости (рис. 14.2, г).

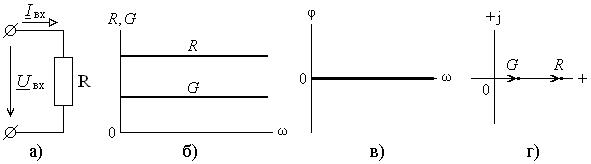

Рис. 14.2. Сопротивление (а), амплитудно-частотные (б) и фазочастотные (в) характеристики и годографы (г) сопротивления и проводимости

2. Ёмкость как двухполюсник характеризуется входным сопротивлением или входной проводимостью (рис. 14.3)

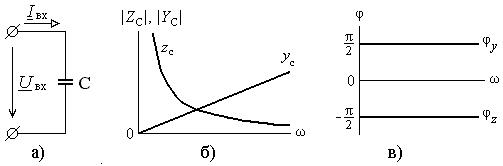

Рис. 14.3. Ёмкость (а), амплитудно-частотные (б) и фазочастотные (в) характеристики входного сопротивления и проводимости ёмкости

Весьма часто для реактивных двухполюсников вместо амплитудно-ча­стотных характеристик используют комплексную частотную характеристику, в которой ось ординат есть ось мнимых чисел (рис. 14.4).

Годографы сопротивления (рис. 14.4, б) и проводимости (рис. 14.4, в) ёмкости представляют собой вертикальные линии, совпадающие с отрицательной и положительной полуосями оси ординат.

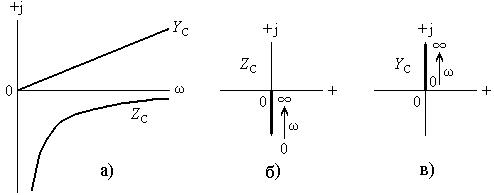

Рис. 14.4. Комплексные частотные характеристики сопротивления и проводимости ёмкости (а) и годографы сопротивления (б) и проводимости (в) ёмкости

3. Индуктивность (рис. 14.5, а) как двухполюсник характеризуется частотно-зависимыми сопротивлением, модуль и фаза которого показаны на рис. 14.5, б и в соответственно, или проводимостью

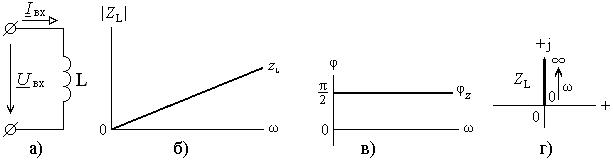

Рис. 14.5. Индуктивность (а), амплитудно-частот­ная (б) и фазочастотная (в) характеристики и годограф входного сопротивления (г) индуктивности

Годограф сопротивления индуктивности совпадает с положительной полуосью оси ординат (рис. 14.5, г). Он начинается в начале координат и уходит в бесконечность.
