В процессе конструирования необходимо определить также требования к качеству поверхностей деталей. От этого зависит не только внешний вид, но и прочность деталей, их сопротивление изнашиванию и т. п.
При любом методе обработки деталей (опиливание, сверление и т. д.) их поверхность не получается идеально гладкой. Всегда остаются некоторые неровности. Совокупность неровностей поверхности с относительно малыми шагами на некоторой базовой длине называется шероховатостью. В качестве критериев шероховатости поверхностей установлены два основных параметра: среднее арифметическое отклонение профиля Ra,который характеризует среднюю высоту всех неровностей профиля на базовой длине, и высота неровностей профиля по десяти точкам Rz — характеризует среднюю

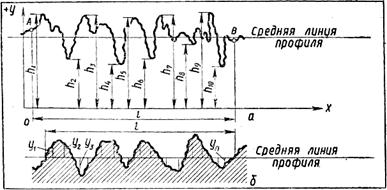

Рис. 3. Шероховатость поверхностей:
а — высота Rz микронеровностей; б — среднеe арифметическое
отклонение Rа профиля.
высоту наибольших неровностей (рис. 3). Числовые значения параметров Ra и Rz приведены в таблицах стандартов.
|
|
|
На чертеже должны быть обозначены шероховатости всех поверхностей, выполняемых по данному чертежу, независимо от методов их образования. Не следует обозначать шероховатость, не обусловленную требованием конструкции.
Структура обозначения шероховатости поверхности приведена на рисунке 4 а. Для обозначения шероховатости поверхности, вид обработки которой не устанавливается, используют знак, указанный на рисунке 4 б. Если поверхность образована снятием стружки (точением, сверлением и т.д.), то применяют знак, указанный на рисунке 4. В обозначении шероховатости поверхности, образуемой без снятия стружки, например литьем, ковкой и т. п., применяют знак, приведенный на рисунке 4 г. Поверхности, не
Рис. 4. Структура (а) и знаки (б, в, г) обозначения
шероховатости поверхности.
обрабатываемые по данному чертежу, обозначают этим же знаком, но без числовых значений шероховатости.
Значение параметра шероховатости R а указывают при обозначении без символа, например 0,5; для параметра Rz — с символом, например Rz 32.
