Проецирование поверхности

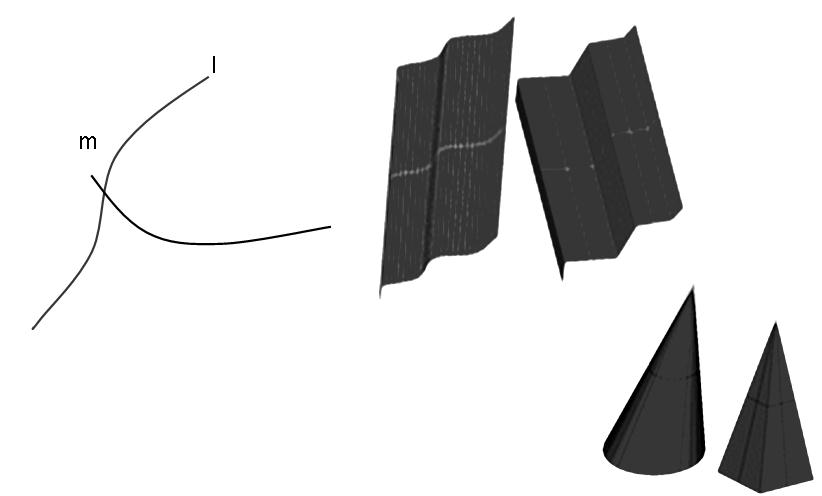

Образование поверхности

• Точки А и В принадлежат поверхности, так как принадлежат очерковым линиям этой поверхности. Для определения положения любой точки поверхности необходимо найти положение линии на заданной поверхности. А линия на поверхности находится по оптимальному количеству точек, принадлежащих данной поверхности, определение которых начинается с характерных или опорных точек поверхности, к которым относятся точки А и В, а также экстремальные точки, т.е. самые высокие и самые низкие, самые удаленные и самые близкие точки от плоскости проекций

• Контурной линией поверхности называется линия, по которой проецирующие лучи, направленные перпендикулярно плоскостям проекций, касаются поверхности.

• Проекции поверхности – это проекции контурных линий поверхности, направленных параллельно плоскостям проекций и называемые очерками поверхности.

• Фронтальный очерк – это проекция контурной линии поверхности, параллельной П₂;

• Горизонтальный очерк- это проекция контурной линии поверхности, параллельной П₁;

• Профильный очерк – проекция контурной линии поверхности, параллельной П₃.

• Точки А и В лежат на контурных линиях поверхности и служат границами видимости линий, принадлежащих поверхностям. Такие точки называются характерными или опорными для заданной поверхности. К характерным точкам поверхности относятся также точки экстремальные, т.е. самые низкие и самые высокие, самые близкие и самые удаленные от плоскости проекций. Положение любой точки поверхности определяется положением и видом линии, принадлежащей этой поверхности, а линия принадлежит поверхности, если она проходит по необходимому количеству точек, лежащих на этой поверхности(основная позиционная задача комплексного чертежа).
