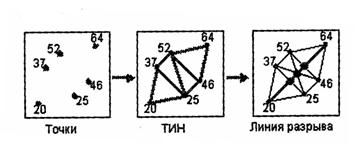

Рис.13. Линии разрыва в TIN модели данных
В процессе построения TIN множество точекпревращаются в узлы и при этом по определенным правилам добавляются дополнительные узлы. Точки могут располагаться где угодно, и чем тщательней они отобраны на первоначальном этапе построения, тем точнее будет созданная модель поверхности. Считается, что точки размещены удачно, если они отражают существенные изменения формы поверхности, например, вершину холма, границы долины реки или кромку обрыва. Поскольку реальная поверхность содержит бесчисленное количество точек с координатами xyz, то для ее представления используется лишь ограниченный набор опорных точек.
В процессе создания TIN соединяются нерегулярно разбросанные точки поверхности. Каждая точка имеет значение, поскольку определяет область структурного изменения. Например, соседние с вершиной холма точки определяют ее склоны, соседние точки вдоль реки, за исключением точки резкого понижения ее уровня, определяют долину реки. Все эти точки, используемые для построения TIN, называются массовыми, рис.14.

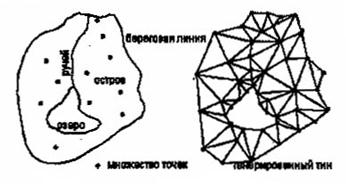

Рис.14. Создание TIN поверхности по множеству точек и
линиям разрыва
TIN, векторная и растровая модели данных являются мощными средствами для моделирования земной поверхности. Применяя общую для всех моделей картографическую проекцию и масштаб и используя одну и ту же точку отсчета, можно быть уверенным, что заданные координаты будут указывать на одну и ту же область географического пространства. Это то, что называется географической связкой [10], рис.15.

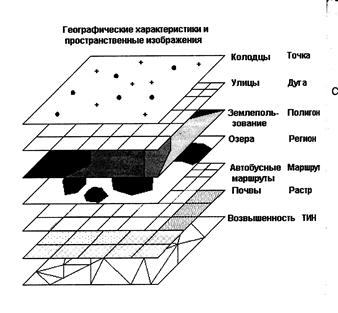

Рис.15. Географическая связка, составленная из разных моделей данных ГИС для определенной местности
Важность географической связки состоит в том, что позволяет выбрать оптимальную модель данных для представления какой-то определенной области земной поверхности.
3.11. Объектно-ориентированный подход в ГИС
Истинная объектно-ориентированная ГИС представляет технологию нового поколения, которая заметно помогает развертыванию эффективных решений ГИС. Объект - обозначение пространственного элемента, который также называется геоэлементом, которому могут быть подчинена геометрия и тематика. Объект может быть ни растровым, ни векторным. Он может представлять оба или ни одного из этих типов значений. Объектный подход обеспечивает естественное решение интеграции растр/вектор. Кроме того не имеется никакого различия между геометрическими и более традиционными атрибутивными данными.
Каждый объект принадлежит к классу объектов, свойства которого определяет объект. Соответственно объект состоит из набора данных и инструкций, которые он может исполнять. Это ведет к метабанкам данных, которые могут оптимально принимать отображения реального мира. Объектная технология функционирует на основе концепции сообщений, которые могут быть посланы объектам. Класс объекта определяет как возможность получения сообщения, так и характер ответа. Во многих объектно-ориентированных системах, сообщения называются методами, а ответы называются поведениями. Для реализации объектно-ориентированного подхода в ГИС необходим механизм для упрощения и организации определения классов объектов. Этот механизм представлен в концепции наследования. Наследование означает возможность определения нового класса в терминах существующих классов.
Объектно-ориентированный подход в ГИС обеспечивает ряд преимуществ при ее создании и эксплуатации. Так, например, при объектно-ориентированном программировании в ГИС создаются абсолютно пригодные для повторного использования объектные библиотеки, с последовательным быстрым прототипированием специфических прикладных применений. Использование объектных библиотек обеспечивает масштабируемые характеристики для очень больших баз данных, что является результатом более содержательной модели данных и минимизации избыточной информации. Общие объектные библиотеки, включающие как географические базы данных так и информацию спецификаций приложений, могут быть установлены и многократно использованы в ГИС и допускают настройку на ситуации частных приложений.
Преимущества объектно-ориентированного подхода проявляются при решении таких проблем, как сетевой анализ, картографическая генерализация, поддержание целостности больших сложных топографических баз данных.
3.12. Проекции и проекционные преобразования в ГИС
Проекционные преобразования в ГИС – это одна из наиболее сложных операций, поскольку требует достаточно глубоких картографических знаний. Опасность данного этапа создания ГИС заключается в том, что ошибки проектирования могут свести на нет всю предыдущую тщательную работу. Неправильно спроектированные карты будут безнадежно искажены. Очень важна правильная географическая привязка не только при использовании в ГИС отсканированных бумажных топографических и тематических карт, но и при работе с векторными данными и при использовании данных дистанционного зондирования. При работе в ГИС с данными мелких масштабов (1:1000 000 и мельче) или при работе в пределах одной системы координат или проекции значительных трудностей не возникает. Но при переходе к данным крупного масштаба, смене проекции, объединении в одном проекте данных из разных источников, переходе от местных координат к глобальным эти проблемы дают о себе знать: изображения объектов в одних слоях оказываются смещены относительно тех же объектов в других слоях [27].
В этой связи теоретические знания и практические навыки о процессах формирования систем координат и перехода из одной системы координат в другую являются краеугольным камнем работы с ГИС-технологиями. В математическом аппарате ГИС-продуктов последовательно реализуются основные подходы и понятия проекционных преобразований.
Нерегулярная форма Земли (геоид) аппроксимируется некоторой регулярной поверхностью (т. е. такой, которую можно описать одной формулой), т.е. нерегулярная поверхность геоида аппроксиируется регулярным эллипсоидом. Для каждого участка геоида (каждой страны или региона) может быть подобран свой оптимальный эллипсоид. Для Земли в целом используется общеземной эллипсоид. Используемый в качестве поверхности относимости эллипсоид в зависимости от соотношения длин его осей можно рассматривать в трех вариантах: сфера(все оси равны), эллипсоид вращения(две оси равны), трехосный эллипсоид(все оси - разные). Сфера используется только для мелкомасштабных карт (мельче 1:1000000). Для топографических карт используется эллипсоид вращения, который образуется в результате вращения эллипса вокруг его малой оси. Он задается двумя параметрами - длинами двух различных полуосей а и b или (более распространенный случай) длиной большой полуоси а и коэффициентом сжатия f. Трехосный эллипсоид используется практически только для представления небесных тел неправильной формы, для представления земной поверхности в ГИС он не актуален (используется только в особо точных геодезических измерениях) [27].
До создания спутниковых геодезических систем параметры референц-эллипсоидов определялись в результате вычислительной обработки данных государственных и региональных геодезических сетей. Поскольку такие сети создавались на разных континентах, разными средствами и с разным уровнем точности, то на настоящий момент имеется более двух десятков референц-эллипсоидов, каждый из которых оптимален лишь для определенной части Земли. Для территории Беларуси таким эллипсоидом является эллипсоид Красовского, рассчитанный в 1940 г.
В настоящее время спутниковые геодезические системы позволяют наиболее точно определить параметры эллипсоида, аппроксимирующего земную поверхность и совместить его центр с центром масс Земли. В результате получается общеземной эллипсоид (World ellipsoid), который аппроксимирует поверхность Земли в целом. В США в настоящий момент используется общеземной эллипсоидWGS-84 (World Geodetic System 1984), в Беларуси и России - ПЗ- 90 (Параметры Земли 1990 г.).
Используемая система геодезических параметров Земли ПЗ-90 имеет составной частью космическую геодезическую сеть, состоящую из 26 пунктов на территории бывшего СССР и построенную по результатам фотографических, доплеровских, радиодальномерных, лазерных и альтиметрических наблюдений геодезического спутника ГеоИК, дальномерных наблюдений ИСЗ ГЛОНАСС и ЭТАЛОН. Система ПЗ-90 является координатной основой в спутниковой навигационной системе ГЛОНАСС. Для навигационных целей системы координат ПЗ-90 и WGS-84 можно считать совпадающими. В последнее время в России создана и внедряется система координат СК-95.
Дополнительно можно отметить, что системы координат (datums) разделяются на геоцентрические и топоцентрические (национальные). В геоцентрической системе размеры эллипсоида, ориентация и положение его центра выбираются следующим образом:
§ объем эллипсоида предполагается равным объему геоида;
§ большая полуось эллипсоида лежит в плоскости экватора геоида;
§ малая полуось направлена по оси вращения Земли;
§ среднеквадратичное отклонение поверхности эллипсоида от поверхности геоида минимально по всей территории земного шара.
Используемые в ГИС WGS72 и сменившая ее WGS84, а также российская SGS85 являются геоцентрическими системами координат на эллипсоидах WGS72, GRS80 и SGS85 соответственно. В системе спутниковой навигации NAVSTAR используется WGS84, а в системе GLONASS - SGS85, табл.1.
Таблица 1
Параметры некоторых референц-эллипсоидов
| Система координат | Референц-эллипсоид | Большая полуось, м | Обратное сжатие |
| WGS-84 | WGS-84 | 6 378 137 | 298.257 223 563 |
| СК-42 | Красовского | 6 378 245 | 298.300 |
| ПЗ-90 | SGS85 | 6 378 136 | 298.257 839 303 |
Топоцентрическая (национальная) система координат формируется таким образом, чтобы эллипсоид располагался для заданной территории при условии минимального среднеквадратичного отклонения поверхности эллипсоида от поверхности геоида. При этом на остальной части мира отклонения могут быть сколь угодно велики. В Беларуси используются несколько геодезических систем координат: Пулково 1942 г., 1963 г. и 1991 г. Система координат 1963 г. используется военными и параметры ее преобразования засекречены. В практике обычно используются карты, составленные в системе координат 1942 г. Система координат 1942 г. (СК-42) базируется на эллипсоиде Красовского.
От эллипсоидальных координат легко можно перейти к трехмерной прямоугольной системе координат с началом отсчета в центре эллипсоида (геоцентрическая система координат), и тогда переход от одного эллипсоида к другому будет определяться связью геоцентрических систем координат этих двух эллипсоидов. В общем случае такая связь может быть выражена семью параметрами связи - сдвигами начала координат вдоль каждой оси (три линейныхпараметра), поворотами вокруг каждой оси (три угловых параметра ) и одним масштабным коэффициентом. В целом, это преобразование осуществляется по формулам Хелмерта (Гельмерта). Поскольку повороты и масштабирование нужны не всегда, иногда используется более простое преобразование по трем параметрам. В некоторых случаях для преобразования эллипсоидов используются более сложные уравнения многомерной регрессии.
При использовании различных эллипсоидов следует иметь в виду, что в настоящий момент точные и однозначные параметры связи имеются не для всех комбинаций эллипсоидов. Так, например, параметры связи СК-42 и-ПЗ-90 известны точно. В то же время известно несколько вариантов параметров связи ПЗ-90 и WGS-84. Причем смещение объектов на поверхности Земли при использовании разных вариантов может достигать сотен метров, что для крупного масштаба недопустимо. До опубликования официальных значений параметров связи, решением этой проблемы может быть использование только одного, известного варианта. Приобретая данные для ГИС из разных источников, необходимо получать вместе с ними также и параметры связи, использованные для перехода из СК-42 на WGS-84, если такое преобразование имело место. И именно эти параметры связи должны закладываться в программное обеспечение для получения корректных результатов [27].
Выполнять геометрические вычисления на плоскости проще, чем на криволинейной поверхности эллипсоида. Поэтому осуществляют проецирование референц-эллипсоида на плоскость, результатом чего является плоскость, принятая для обработки геодезических измерений, называемая картографической проекцией.
Следующим этапом является задание системы геодезических координат на поверхности эллипсоида. В качестве координат используются криволинейные координаты, известные как широта и долгота. Хотя начало координат определяется как точка на пересечении экватора и Гринвичского меридиана, в действительности для задания отсчета координат используется косвенный метод, когда для некоторой точки на реальной поверхности Земли (так называемого начального пункта) фиксируются значения широты и долготы, производится совмещение нормали к поверхности референц-эллипсоида и отвесной линии в данной точке, а плоскость меридиана исходного пункта устанавливается параллельно оси вращения Земли. Эти исходные данные,называемые также геодезическими датами (datum), жестко фиксируют систему геодезических координат относительно тела Земли. Для эллипсоида Красовского такая точка задана в Пулково (центр круглого зала обсерватории), и этим задается основа Системы координат 1942 г.
Фактически, с точки зрения создания карт, нет принципиальной разницы между эллипсоидами, полученными разными методами, - в любом случае выполняется то или иное отображение референц-поверхности на плоскость. Выбор эллипсоида для ГИС определяется многими факторами, в том числе удобством использования совместно с другими системами (например, NAVSTAR (GPS) или ГЛОНАСС).
В Беларуси используется проекция Гаусса-Крюгера, в которой масштаб на осевом меридиане принят равным 1. Такие же по своей сути проекции, но с другими названиями, применяются во многих странах. Наиболее употребляемая - UTM (поперечно-цилиндрическая проекция Меркатора). Таким образом, проекция Гаусса-Крюгера и Universal Transverse Mercator (UTM) - это разновидности поперечно-цилиндрической проекции (Transverse Mercator). Воображаемый цилиндр, на который происходит проекция, охватывает земной эллипсоид по меридиану, называемому центральным (осевым) меридианом зоны. Зона - это участок земной поверхности, ограниченный двумя меридианами. Обе проекции делят земной эллипсоид на 60 зон шириной 6°. Зоны нумеруются с запада на восток, начиная с 0°: зона 1 простирается с меридиана 0° до меридиана 6°, ее центральный меридиан 3°. Зона 2 - с 6° до 12°, и т. д. Нумерация номенклатурных листов начинается с 180°, например, лист N-39 находится в 9-й зоне.
В проекции Гаусса-Крюгера цилиндр касается эллипсоида по центральному меридиану, масштаб (scale) вдоль него равен 1, рис.16.

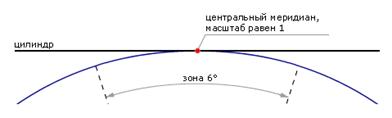

Рис.16. Проекционные преобразования для проекции
Гаусса-Крюгера
Систему Гаусса-Крюгера иногда называют зональной, потому что поверхность Земли делят меридианами на зоны и в каждой зоне принимается своя система координат. Положение точки в такой системе определяется прямолинейными отрезками по осям координат относительно начала координат, которым является пересечение осевого меридиана зоны и экватора. Осью абсцисс зональной системы координат является проекция осевого меридиана зоны на плоскость, а осью ординат - проекция экватора. Положительное направление оси абсцисс - к северу от экватора, а ординат - к востоку от осевого меридиана. Для того чтобы избежать отрицательных значений ординат, в Беларуси принята ордината начала зональных координат, равная 500 000 м. Вычисленные таким образом ординаты называют преобразованными и перед их значениями указывают номер зоны.
Картографическая проекция Гаусса-Крюгера относится к виду равноугольных проекций. Положительным свойством ее является сохранение на карте подобия форм контуров земной поверхности. Недостаток проекции Гаусса-Крюгера состоит в искажении на карте длин линий и размеров площадей относительно действительных их размеров на поверхности Земли. Искажения увеличиваются с удалением от осевого меридиана зоны. Для того чтобы они были практически неощутимы, установлены основные размеры координатных зон в 6° (для топографических съемок в масштабах от 1: 10000 и мельче) и в 3° (для съемок в масштабах от 1:5000 и крупнее). В необходимых случаях, например при строительстве городов и промышленных предприятий, производится выбор еще более узких зон с таким расчетом, чтобы на практике можно было пренебречь искажением длин линий местности в проекции Гаусса-Крюгера.
Проекция UTM - это проекция на секущий цилиндр, где масштаб равен единице вдоль двух секущих линий, отстоящих от центрального меридиана на 180 000 м, рис.17.

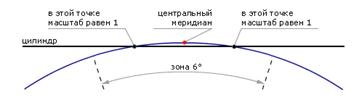

Рис.17. Проекционные преобразования в проекции UTM
В проекции UTM цилиндр разворачивают в плоскость и накладывают прямоугольную километровую сетку с началом координат в точке пересечения экватора и центрального меридиана. Вертикальные линии сетки параллельны центральному меридиану. Для того, чтобы все прямоугольные координаты были положительны, вводится восточное смещение (false easting), равное 500 000 м, т. е. координата X на центральном меридиане равна 500 000 м, рис.18.

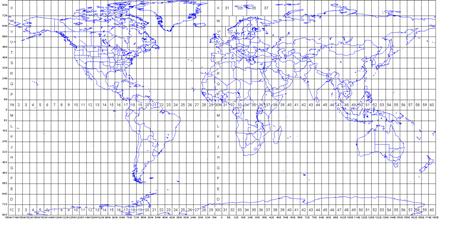

Рис.18. UTM зоны по поверхности земного шара [32]
В южном полушарии в тех же целях вводится северное смещение (false northing) 10 000 000 м. Важно понимать, что вертикали километровой сетки не ориентированы точно на север (за исключением линии на центральном меридиане), угол расхождения с меридианами может составлять до 3°. В таблице 2 приводятся сводные сравнительные показатели между проекцией UTM и Гаусса-Крюгера.
Таблица 2
Сравнение UTM и проекции Гаусса-Крюгера
| Показатели | UTM | Гаусса-Крюгера |
| Ширина зоны | 6 ° | в России 6 ° |
| Масштаб по центральному меридиану | 0.9996 | 1.0000 |
| Начальный меридиан | 180 ° | 180 ° |
| False Easting | 500000 м | 500000 м |
| False Northing (северное полушарие) | 0 м | 0 м |
| False Northing (южное полушарие) | 10000000 м | 10000000 м |
| Диапазон применения | 80 °S - 84 °N | - |
Как правило, программные ГИС-продукты имеют в своем арсенале функции пересчета сферических координат (градусов) в прямоугольные координаты различных проекций. Так, ГИС ARCINFO поддерживает более 50 типов проекций, большинство из которых требует настройки со стороны операторов [10]. При этом наилучшим вариантом является хранение электронных карт с координатами в градусах.
В ГИС перевод карты или изображения из одной проекции в другую обычно выполняется в два или три шага. На первом шаге координаты исходной проекции пересчитываются в географические - широту и долготу. То есть, решается обратная задача проецирования. Если исходная и целевая проекции используют один и тот же референц-эллипсоид, то вторым шагом будет пересчет полученных географических координат в координаты целевой проекции, то есть, - обычное прямое проецирование.
Программное обеспечение фирм ESRI и ERDAS при отображении и анализе данных может выполнять прямое проецирование "на лету". Поэтому очевидно, что хранить данные чаще всего имеет смысл не в плоских координатах проекции (километровых), а в угловых географических. Тогда при смене проекции не будет выполняться первый шаг - обратное проецирование, - который неизбежно снижает точность данных из-за ограниченной точности представления чисел в компьютере и ошибок округления при вычислениях (часто главным фактором является представление обратной проекции с помощью полиномов из-за невозможности получений точной формулы). С другой стороны, проецирование "на лету" требует выполнения соответствующих вычислений, что, конечно же, снижает скорость отображения. И если совершенно точно известно, что проекция меняться не будет, то данные имеет смысл хранить проецированными. Если же есть возможность хранить и проецированные, и непроецированные данные, то лучше ею воспользоваться [27].
Если исходная и целевая проекции используют разные референц-эллипсоиды или геодезические даты, то на втором шаге будет выполнен пересчет горизонтальных географических координат с одного эллипсоида на другой, а пересчет в целевую проекцию будет третьим шагом.
В пользовательском режиме, например при работе с ArcView, можно руководствоваться следующими правилами. Например, при создании новых данных с бумажной карты в проекции Альберта рекомендуется установить для Вида проекцию Альберта (чтобы в Виде была та же проекция, что и у бумажной карты) и ArcView сохранит карту, которая цифруется, в десятичных градусах (долгота/широта). Т.е. когда установлена проекция, ArcView автоматически конвертирует цифруемые данные и запоминает их в десятичных градусах. Преимущество этого подхода заключается в том, что как только будет оцифрована карта, можно будет изменить ее проекцию на другую, поддерживаемую ГИС. Если не устанавливать свойства проекции Вида в ArcView, то программа будет хранить оцифрованную карту в проекции Альберта и в дальнейшем проекцию нельзя будет изменить для этой темы. Т.е. будучи оцифрованной в проекции Альберта, она не может быть изменена на другую проекцию, например UTM.
В заключение необходимо также упомянутьПостановление Правительства РФ от 28.07.2000 N 568 "Об установлении единых государственных систем координат", которое может иметь непосредственное отношение и к РБ. Согласно данному Постановлению с 1 июля 2002 г. при осуществлении геодезических и картографических работ должна использоваться единая государственная система геодезических координат 1995 года (СК-95). До этого времени используется единая система геодезических координат, введенная постановлением Совета Министров СССР от 7 апреля 1946 г. № 760. Также устанавливается, что для геодезического обеспечения орбитальных полетов и решения навигационных задач используется геоцентрическая система координат "Параметры Земли 1990 года" (ПЗ-90) [28].
3.13. Координаты. Ошибка регистрации тиков (RMS).
Десятичные градусы
В наборах данных географических координат ГИС ARC/INFO значения могут храниться с одинарной и двойной точностью [10]. Одинарная точность подразумевает 7 значащих цифр для каждой координаты, что означает математическую точность + - 5 м при расстоянии 1000000 м. Двойная точность означает до 15 значащих цифр (обычно, 13 или 14), что дает математическую точность менее одного метра на больших расстояниях.
ARC/INFO автоматически вычисляет среднеквадратичную ошибку (или ошибку регистрации - RMS) при использовании регистрационных точек (тиков) для координатной регистрации карты и во время операций трансформации. Значение RMS представляет собой меру ошибки между исходным и новым расположением координат, вычисленным в процессе трансформации покрытия. Чем меньше ошибка RMS, тем точнее будет оцифровка и трансформация.
Для регистрации карты сохраняются координаты х, у регистрационных точек покрытия, которые затем используются для сравнения. Этот процесс определяет трансформацию координат, т.е. масштаб трансформации, угол поворота и смещение (т.е. сдвиг) по осям х и у. Затем эта трансформация применяется ко всем вводимым координатам, в результате чего они преобразуются в единицы покрытия. Для поддержания высокой точности географических данных значение RMS не должно превышать 0.004 дюйма (или его эквивалента в используемой системе измерений). При меньшей точности данных значение может достигать 0.008 дюйма или эквивалентного значения, рис.19.

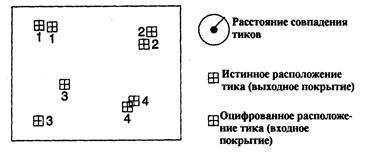

Рис.19. Ошибка регистрации тиков при геопривязке покрытия
в ГИС ARC/INFO [10]
В процессе геопривязки, когда используются широта и долгот, долгота соответствует х-координате, а широта - у-координате. Перед дальнейшей обработкой эти реальные координаты должны быть преобразованы из градусов, минут и секунд (DMS или DD MM SS) в десятичные градусы (DD).Учитывая, что в минуте содержится 60 секунд, а в градусе - 60 минут, десятичные градусы могут быть вычислены по формуле:
Десятичные градусы = Градусы + Минуты/60 + Секунды/3600.
Например, в таблице 3 приведены как DMS, так и DD.
Таблица 3
Пример пересчета реальных географических координат
в десятичные градусы
| DD ММ SS | DD | DD ММ SS | DD |
| 26 31 54.354504 | 26.53176514 | 54 05 04.726356 | 54.08464621 |
| 27 41 11.502168 | 27.68652838 | 55 08 17.099592 | 55.13808322 |
| 27 45 24.278544 | 27.75674404 | 54 53 36.706056 | 54.89352946 |
Учитывая то обстоятельство, что ГИС ARC/INFO хранит координаты в десятичных градусах с двойного точностью, то при подготовке картматериала для ГИС информация по координатам должна сниматься с карт более крупного масштаба по сравнению с выполняемым проектом.
3.14. Геопривязка изображений в ГИС. Реперные точки.
Мировой файл (WF)
Для простых инвентаризационных приложений геопривязка изображений или векторных, растровых, TIN моделей не нужна. Однако, таким системам не хватает аналитических возможностей ГИС и получения географической связки. Т.е. данные с корректной топологией и проекцией, но не имеющие геопривязки, не могут быть размещены в географическом пространстве так, чтобы они совпадали с геопривязанными данными из других покрытий, гридов, TIN.
Чтобы эффективно анализировать географические данные, они должны быть географически привязаны. Важным этапом производства электронной карты является перевод координат, в которых получена цифровая карта после цифрования, в реальные географические координаты. Это не потребуется, если при начале цифрования по растровой подложке вводятся координаты уже в реальных значениях координат.
В геоинформационных системах ArcView и ARC/INFO используется специальный алгоритм геопривязки, называемый трансформацией. Трансформация выравнивает контрольные точки в непривязанном покрытии по соответствующим контрольным (реперным, регистрационным, тикам) точкам привязанного покрытия. Если было сопоставлено правильно достаточное количество контрольных точек (обычно четыре или больше), местоположения объектов интерполируются и переносятся в реальное координатное пространство.
Для выполнения геопривязки используются специальные регистрационные точки (тики, реперы, контрольные точки). Тики, реперы - это регистрационные точки, определяющие положение известных точек на земной поверхности, для которых известны их реальные координаты. Например, если в покрытиях ARC/INFO используются общие регистрационные точки, то различные тематические слои будут географически сопоставимьг друг с другом и соседними листами карты. При этом регистрационные точки должны охватывать всю область покрытия.
Регистрационные точки следует располагать в местах, легко идентифицируемых на каждой исходной карте, подлежащей вводу [13]. Чаще всего в качестве опорных точек используются узлы картографической сетки. Преимуществом их использования является то, что они не подверженьг генерализации, достаточно легко читаются и имеют известные географические координаты. Однако, для карт, составленных в проекциях, вычисленных по параметрам различных референц-эллипсоидов, непосредственное использование узлов картографической сетки в качестве опорных точек может привести к ошибкам.
Неплохой результат дает использование точек пересечения линейных объектов, например, перекрестков дорог, пересечение административных границ и т.п. К недостаткам данного выбора точек следует отнести возможную потерю точности, которая происходит, в основном, из-за генерализации. В большинстве случаев в качестве опорных точек используются пунсоны населенных пунктов, иногда - отметки высот, реже геодезические пункты. Иногда встречаются ситуации, когда требуется объединить пространственные данные с разных карт, а четко определенных опорных точек нет. Например, нужно посадить тематическую карту, в которой кроме тематической нагрузки присутствует только береговая линия, на имеющуюся топографическую основу. В подобных случаях можно использовать нечеткие опорные точки, например, характерные точки береговой линии, внутренних водоемов и т.п. Однако точность последующего преобразования остается неопределенной и падает в зависимости от величины различия масштабов используемых карт.
Таким образом, если на исходной карте нет заранее определенных реперов, то их нужно их создать, при этом регистрационные точки следует располагать в местах, легко идентифицируемых на каждой исходной карте, подлежащей вводу. Нужно также убедиться, что для этих реперов можно получить точные значения реальных координат и после определения реперов можно обозначить их положение и идентификаторы на каждой исходной карте, подлежащей оцифровке. Затем можно создавать главный файл регистрационных точек, т.е. таблицу, содержащую идентификаторы и координаты x,y для каждой регистрационной точки, рис.20.
