Планшетные графопостроители

Графопостроители

Назначение графопостроителей - высококачественное документирование чертежно-графической информации.

В разделе рассмотрены назначение, классификация, принципы действия и устройство графопостроителей.

Графопостроители можно классифицировать следующим образом:

 по способу формирования чертежа - с произвольным сканированием и растровые;

 по способу перемещения носителя - планшетные, барабанные и смешанные (фрикционные, с абразивной головкой).

 по используемому инструменту (типу чертежной головки) - перьевые, фотопостроители, со скрайбирующей головкой, с фрезерной головкой.

Результат работы графопостроителей состоит в установлении головки в требуемую позицию, маркировании позиций и/или их соединение линиями.

Требуемые координаты задаются в 2D координатной системе, большей частью это XY-система.

В планшетных графопостроителях (рис. 0.6.1) носитель неподвижно закреплен на плоском столе. Закрепление либо электростатическое, либо вакуумное, либо механическое за счет притягивания, прижимающих бумагу пластинок, к (электро)магнитам, вмонтированным в поверхность стола. При документировании на бумаге специальной бумаги не требуется. Головка перемещается по двум перпендикулярным направлениям. Размер носителя ограничен размером планшета.

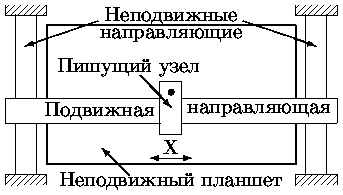

Рис. 0.6.1: Схема планшетного графопостроителя

В некоторых устройствах небольших размеров головка закреплена неподвижно, а перемещается стол с закрепленным на нем носителем, как это сделано во фрезерных станках с числовым программным управлением.
